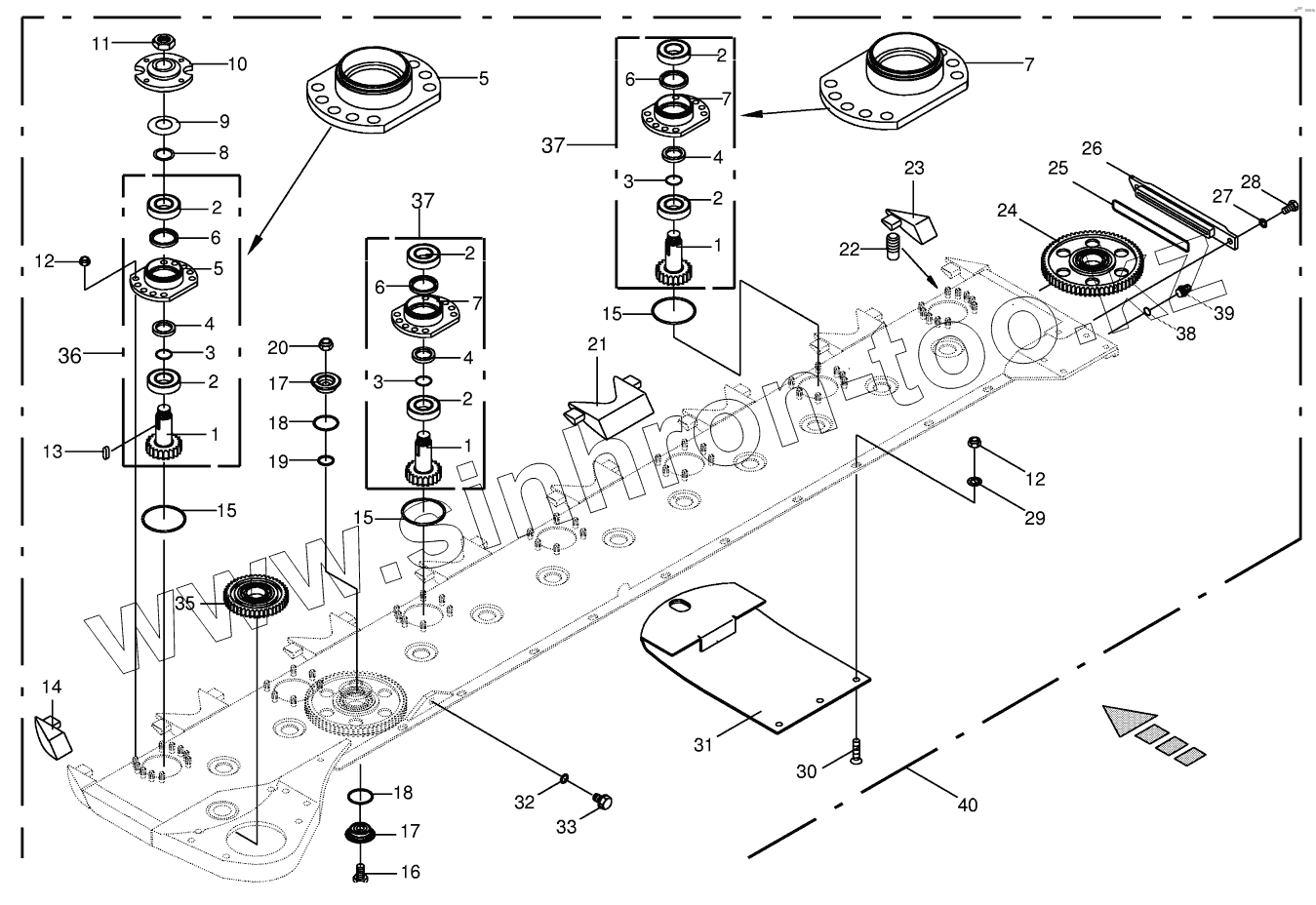

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar with bearings-front

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

2

2

3

3

3

4

4

4

5

5

6

6

6

7

7

7

8

9

10

11

12

12

13

14

15

15

15

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

35

36

37

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
1	002530271		Pinion
2	009303410		Grooved ball bearing
3	009375020		O-ring
4	002530261		Spacer ring
5	002530231		Bearing housing-single
6	009360490		Radial-shaft sealing ring
7	002530241		Bearing housing Change
8	009111330		Shim ring
9	002530281		Spring washer
10	002530251		Rotor hub
11	009085364		Hex nut
12	009087010		Locknut
13	009151080		Fit-in key
14	002530153		Sheet edge-left
15	009375760		O-ring
16	009003351		Hex head bolt
17	002530201		Clamping piece
18	009375790		O-ring
19	009375780		O-ring
20	009096110		Self-locking nut
21	002535470		Sheet edge
22	009064040		Weld. pin
23	002530163		Sheet edge-right
24	002530300		Spur gear
25	009375680		O-ring
26	002534214		Cover
27	009099091		Detent edged washer
28	009006360		Hex head bolt
29	009099101		Detent edged washer
30	009040620		Countersunkscrew
30	009040711		Countersunkscrew
31	002534800		Skid
32	009377210		Gasket ring
33	009060071		Screw plug
35	002530330		Spur gear
36	002530211		Bearing housing-10 hole, cpl.
37	002530221		Bearing housing Change-10 hole
38	009377270		Gasket ring
39	009198111		Breather
40	002533431		Cutter bar-cpl.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
