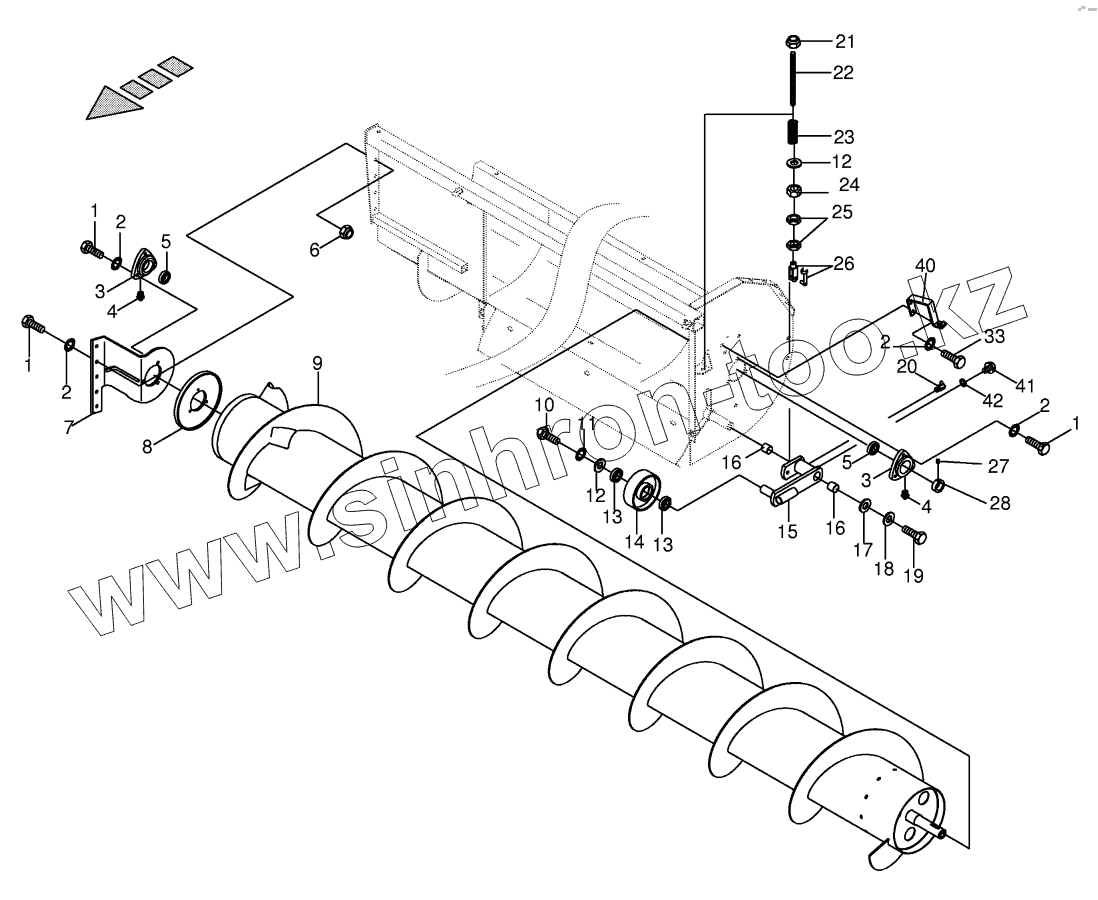

Каталог запасных частей к технике: KRONE BIG-M-II. Auger - left and right

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

4

4

5

5

6

7

7

8

9

9

10

11

12

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

33

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006360		Hex head bolt
2	009099091		Detent edged washer
3	009341300		Flange bearing
4	009191050		Grease niple
5	009346170		Grooved ball bearing
6	009087580		Locknut
7	002336600		Bearing support-left
7	002336610		Bearing support-right
8	002322851		Stripper
9	002336100		Auger-left
9	002336110		Auger-right
10	009006550		Hex head bolt
11	009099101		Detent edged washer
12	009106090		Washer
13	009305060		Grooved ball bearing
14	002299420		Jockey pulley
15	002313050		Belt tensioner
16	009349200		Bearing bush
17	009107021		Supporting disc
18	009106431		Washer
19	009006530		Hex head bolt
20	009191060		Grease niple
21	009087010		Locknut
22	002314440		Threaded bolt
23	002322940		Pressure spring
24	009082150		Hex nut
25	009085150		Hex nut-low form
26	009271011		Clevis cpl.
27	009059221		Threaded pin
28	009113200		Collar-incl. threaded pin
33	009006340		Hex head bolt
41	009060030		Screw plug
42	009377080		Gasket ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
