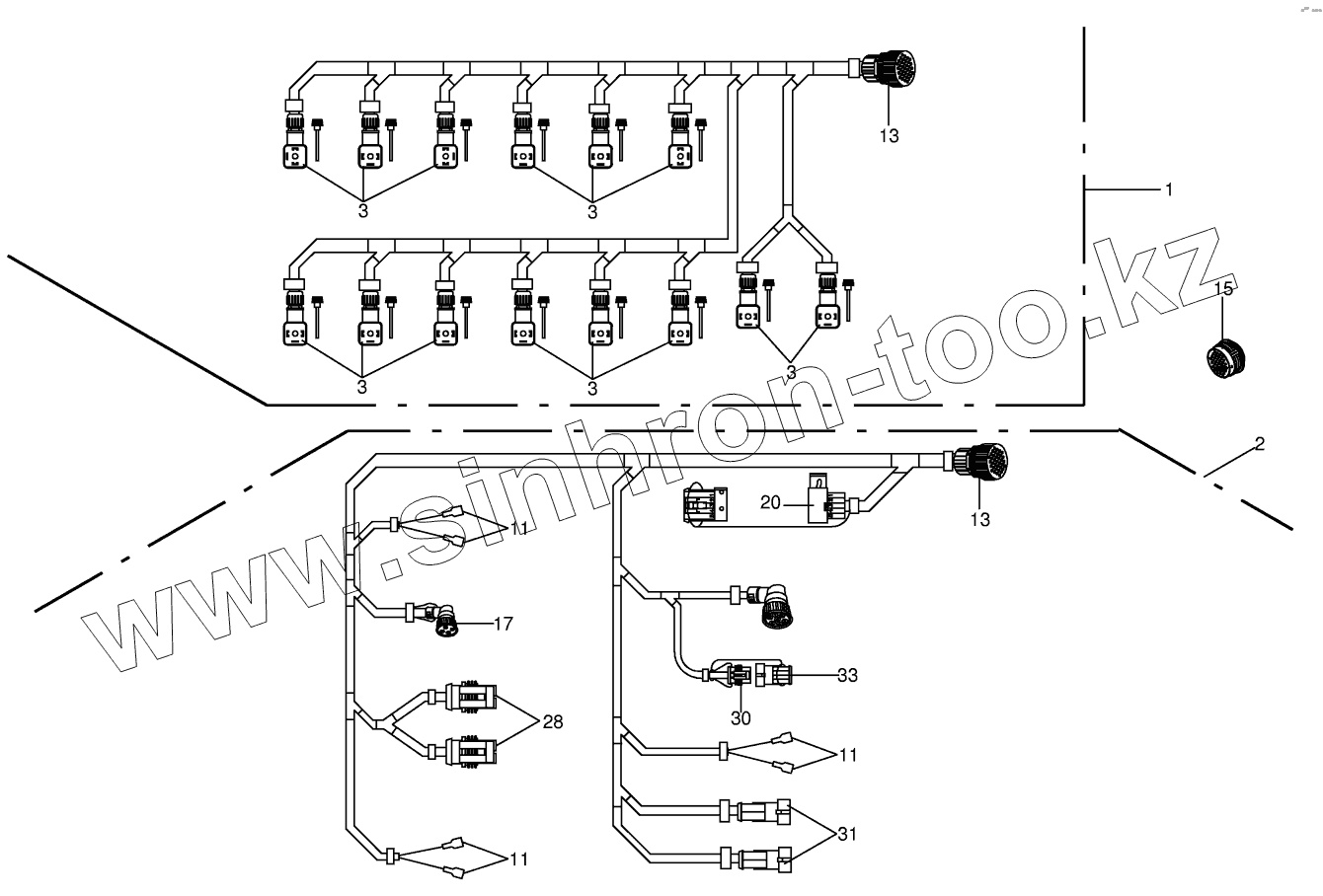

Каталог запасных частей к технике: KRONE BIG-M-II. Wiring harness 2x7 / Wiring harnes 2x8

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
11
11
11
13
13
15
17
20
28
30
31
33
Позиция на иллюстрации Заводской номер детали Название детали
003023570 003023570 Plug, LED/Varistor- transparent
1 003027431 Wiring harness
2 003027444 Wiring harness
3 003023590 Valve plug-black
11 003026880 Flat sleeve-red
13 003024310 Plug-31-pole
15 003024300 Socket-31-pole
17 003031160 AMP-circular plug-4-pole
20 003030730 Bushing housing-10-pole
28 003023510 Plug-2-pole
30 003023530 Plug-4-pole
31 003023560 Coupling socket-2-pole
33 003023540 Coupling socket-4-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
