Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing kpl.-lateral

Тип техники

Марка

Модель

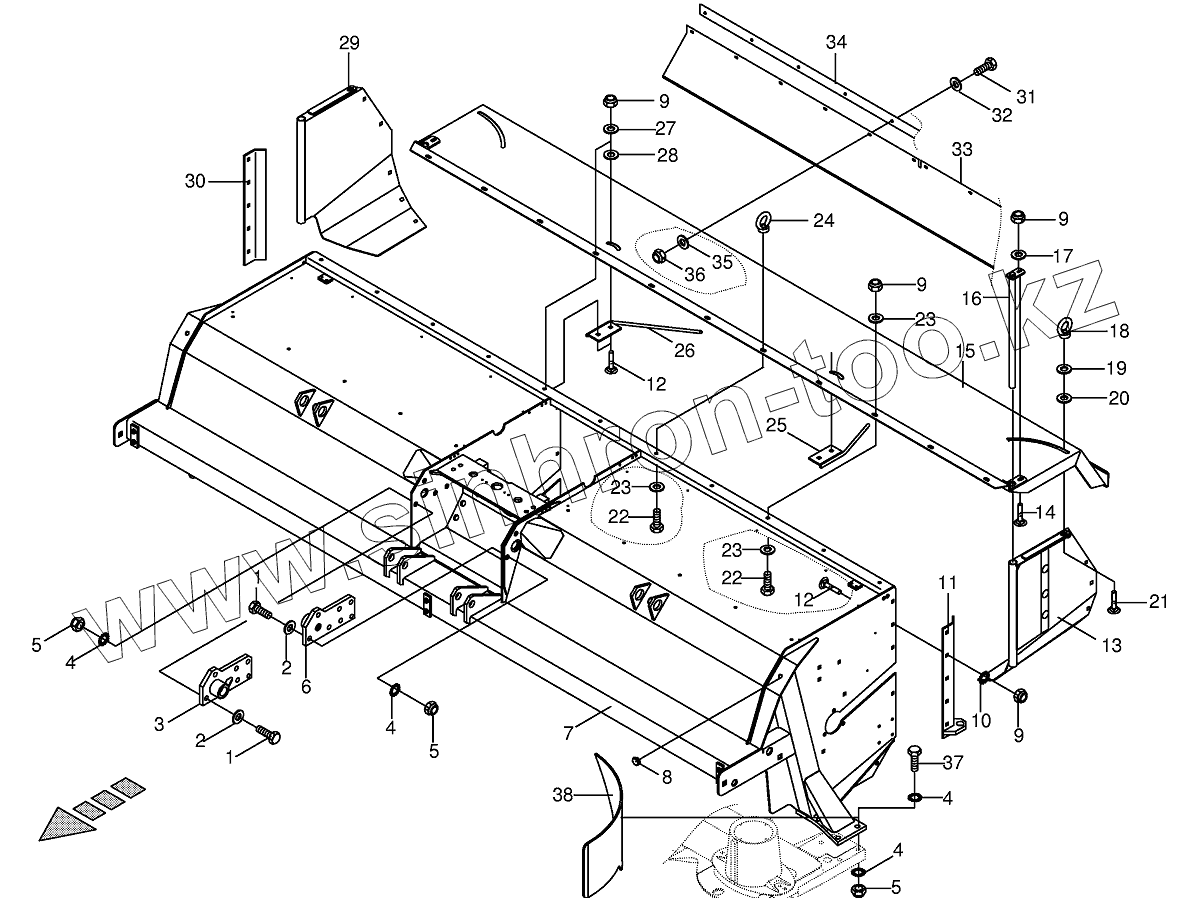

Схема

1

1

2

2

3

4

4

4

4

5

5

5

6

7

8

9

9

9

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

38

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006750		Hex head bolt
2	009103031		Washer
3	002320953		Attaching strap-right
4	009099121		Detent edged washer
5	009087161		Locknut
6	002320943		Attaching strap-left
7	002320711		Tine conditioner housing
8	009250100		Sealing plug
9	009087580		Locknut
10	009099091		Detent edged washer
11	002321211		Side plate
12	009048501		Coach bolt
13	002321110		Swath door-left
14	009047541		Coach bolt
15	002321041		Baffle plate
16	002321200		Hinged tube
17	009104140		Washer
18	009095031		Lifting eye nut
19	009105061		Washer
20	009103470		Washer
21	009048842		Coach bolt
22	009014330		Hex head bolt
23	009106431		Washer
24	009095020		Lifting eye nut
25	002321801		Swather guide rod
26	002321811		Swather guide rod
27	009103530		Washer
28	009103400		Washer
29	002321120		Swath door-right
30	002321221		Side plate
31	009006140		Hex head bolt
32	009106030		Washer
33	002321730		Plastic cloth
34	002321740		Clamping strap
35	009104130		Washer
36	009087060		Locknut
37	009006740		Hex head bolt
37	009006760		Hex head bolt
38	002323070		Baffle-left, optional
38	002323080		Baffle-right, optional

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
