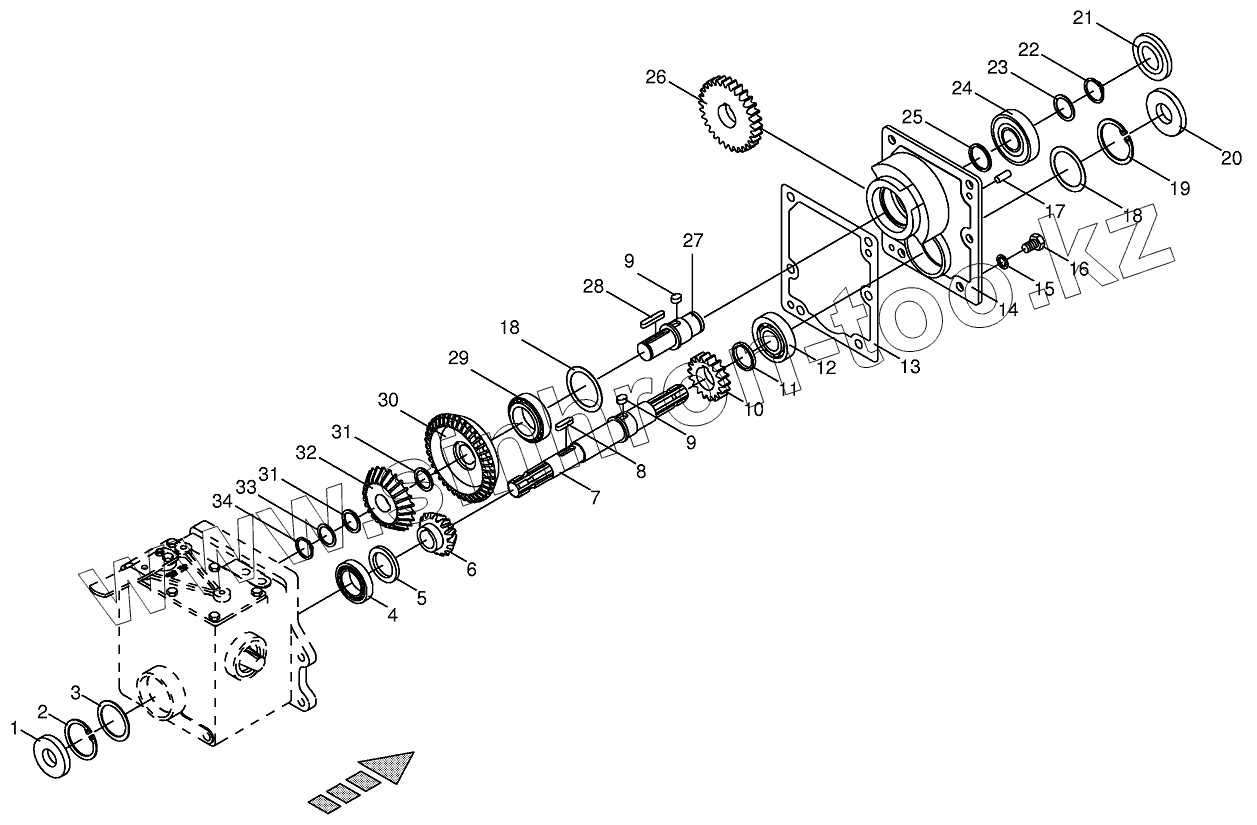

Каталог запасных частей к технике: KRONE BIG-M-II. Main gearbox and driving shaft-lateral

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009363391		Radial-shaft sealing ring
2	009116730		Circlip
3	009109650		Shim ring
3	009109640		Shim ring
4	009321770		Taper roller bearing
5	002291570		Spacer bushing
6	002303330		Bevel wheel
7	002302950		Drive shaft
8	009151220		Fit-in key
9	009150350		Fit-in key
10	002302960		Spur gear
11	002291460		Spacer bushing
12	009301680		Grooved ball bearing
13	002291580		Gasket
14	002303390		Gearbox cover
15	009099121		Detent edged washer
16	009006730		Hex head bolt
17	009157000		Cyl. pin
18	009108680		Shim ring
19	009116800		Circlip
20	009363650		Radial-shaft sealing ring
21	009252002		Sealing cap
22	009115450		Circlip
23	009108850		Shim ring
24	009305680		Grooved ball bearing
25	009107321		Supporting disc
26	002302970		Spur gear
27	002303350		Gearbox shaft
28	009153380		Fit-in key
29	009321790		Taper roller bearing
30	002303370		Bevel wheel
31	009111361		Shim ring
31	009111340		Shim ring
32	002303360		Bevel wheel
33	009111340		Shim ring
34	009115450		Circlip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
