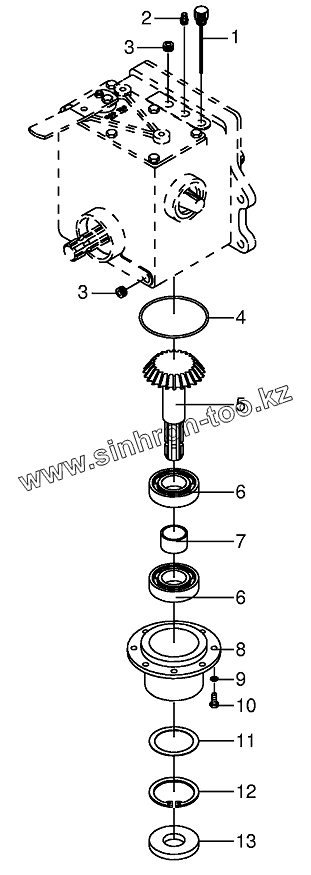

Каталог запасных частей к технике: KRONE BIG-M-II. Main gearbox and driven shaft-lateral

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 002300490 Oil level dipstick
2 009198111 Breather
3 009060401 Screw plug
4 009375850 O-ring
5 002303340 Pinion shaft
6 009301680 Grooved ball bearing
7 002291470 Spacer bushing
8 002291430 Gearbox cover
9 009099091 Detent edged washer
10 009006340 Hex head bolt
11 009109740 Shim ring
12 009116800 Circlip
13 009363650 Radial-shaft sealing ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
