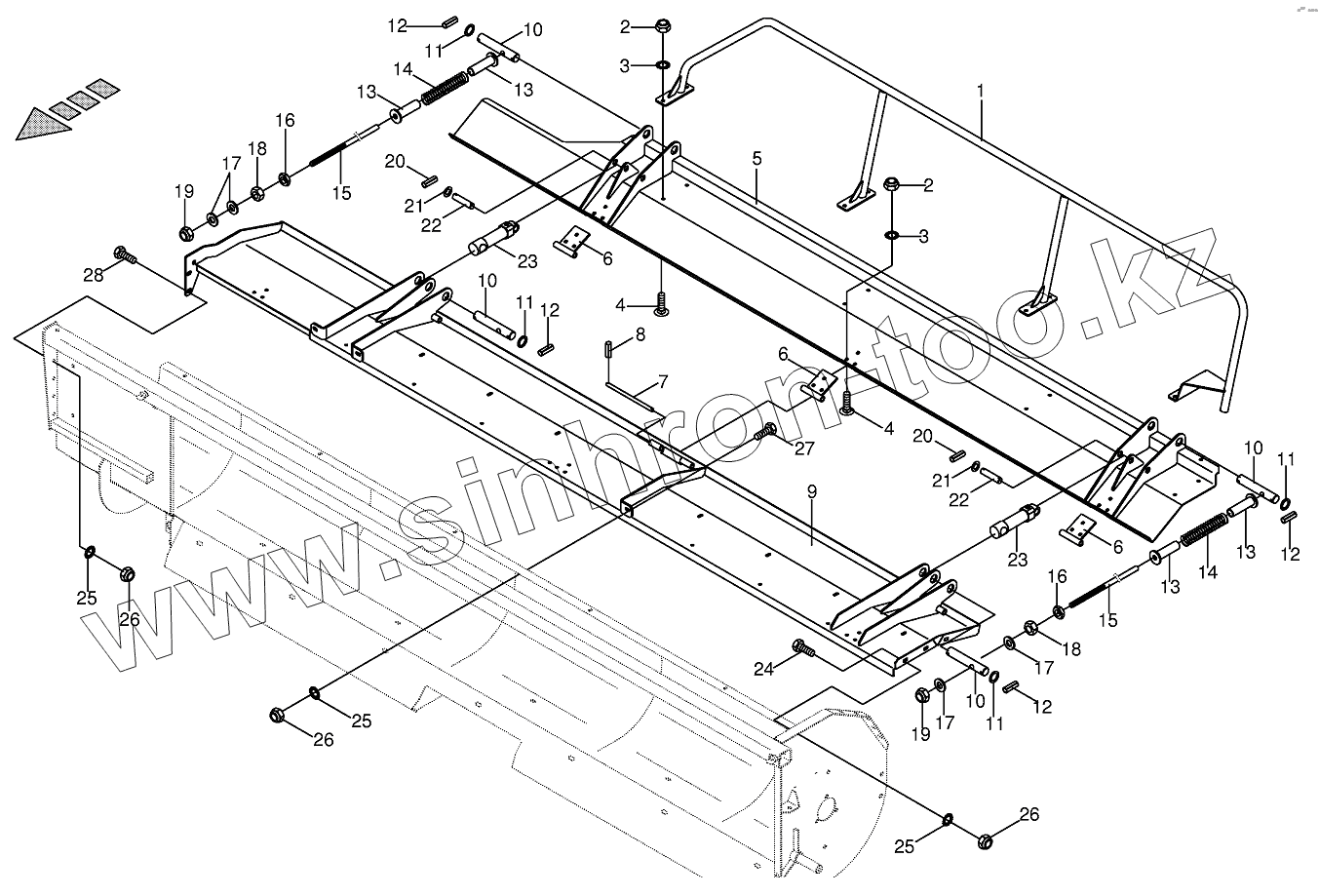

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic auger hood

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

6

7

8

9

9

10

10

10

10

11

11

11

11

12

12

12

12

13

13

13

13

14

14

15

15

16

16

17

17

17

18

18

19

19

20

20

21

21

22

22

23

23

24

25

25

25

26

26

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
009188050	009188050		Sealing set
1	002323710		Guard bow-right
1	002323700		Guard bow-left
2	009087060		Locknut
3	009099081		Detent edged washer
4	009047312		Coach bolt
5	002323240		Hood-left
5	002323280		Hood-right
6	002323800		Hinge plate
7	002323830		Pin
8	009126080		Roll pin
9	002323200		Hood console-left
9	002323210		Hood console-right
10	002323790		Pin
11	009107021		Supporting disc
12	009126701		Roll pin
13	002323810		Centering sleeve
14	002301200		Pressure spring
15	002323780		Guide rod
16	009086200		Hex nut-low form
17	009103031		Washer
18	009082200		Hex nut
19	009087161		Locknut
20	009126132		Roll pin
21	009105122		Washer
22	001434821		Pin
23	009185050		Hydraulic cylinder
24	009006340		Hex head bolt
25	009099091		Detent edged washer
26	009087580		Locknut
27	009002891		Hex head bolt
28	009006370		Hex head bolt
