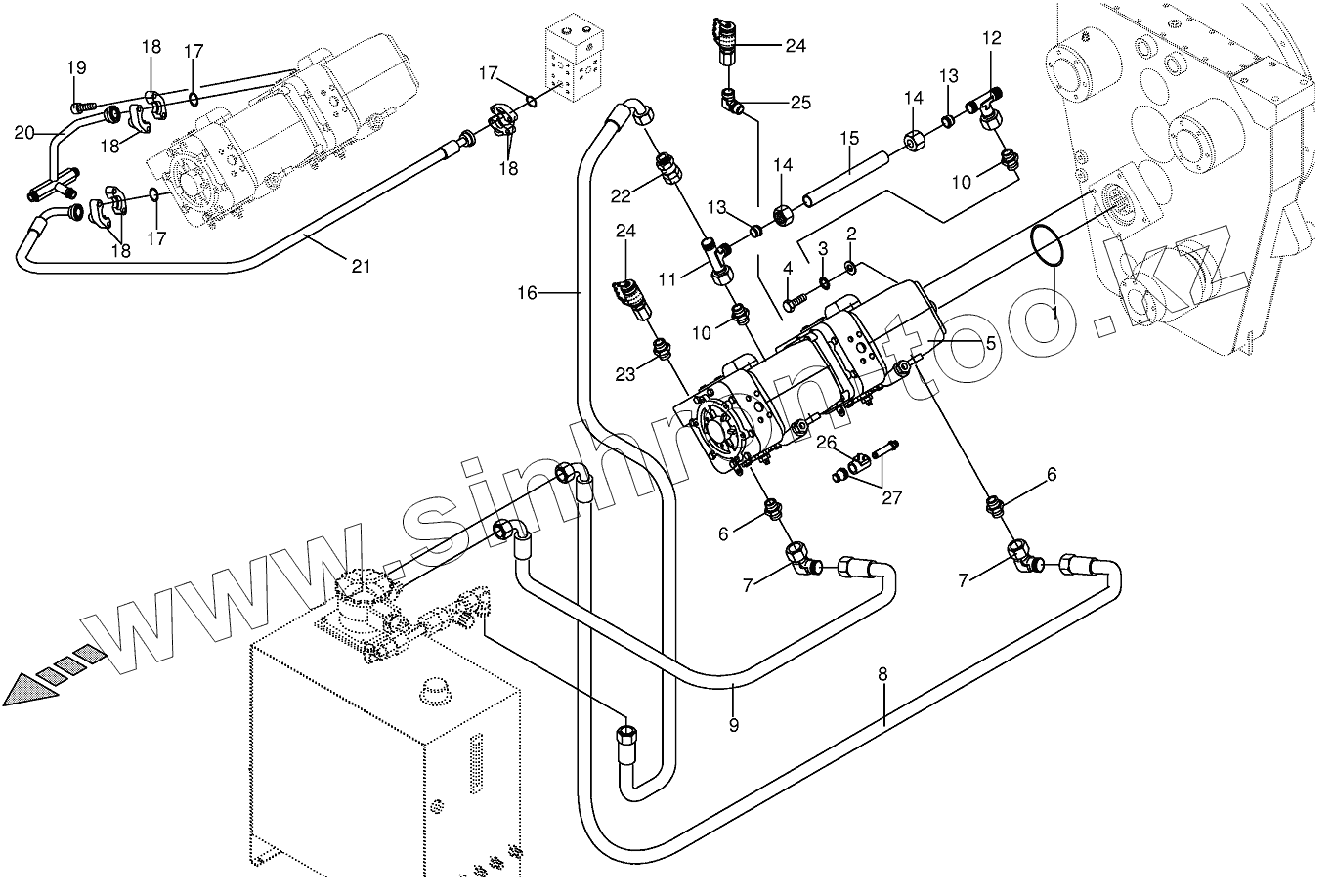

Каталог запасных частей к технике: KRONE BIG-M-II. Hydr.ground drive - var.displ. pump

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

10

11

12

13

13

14

14

15

16

17

17

17

18

18

18

18

19

20

21

22

23

24

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009375840		O-ring
2	009106240		Washer
3	009099101		Detent edged washer
4	009006580		Hex head bolt
5	002315500		Variable displacement pump
6	009199090		Male connector
7	009208220		Angle lug
8	009197900		High pressure hose line
9	009200300		High pressure hose line
10	009208930		Male connector
11	009208270		Adjustable L connection
12	009199110		T connector
13	009197490		Cutting ring
14	009208050		Nozzle disc cap
15	002330590		Tube
16	009200300		High pressure hose line
17	009375580		O-ring
18	009208610		SAE-flange section
19	009003120		Allen screw
20	002327171		Brazed union T-distributor
21	009197680		High pressure hose line
22	002297111		Non-return valve
23	009199360		Male connector
24	009199370		Connector f.mini-test equipm.
25	009208250		Lug
26	009190370		Solenoid coil
27	009190360		Valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
