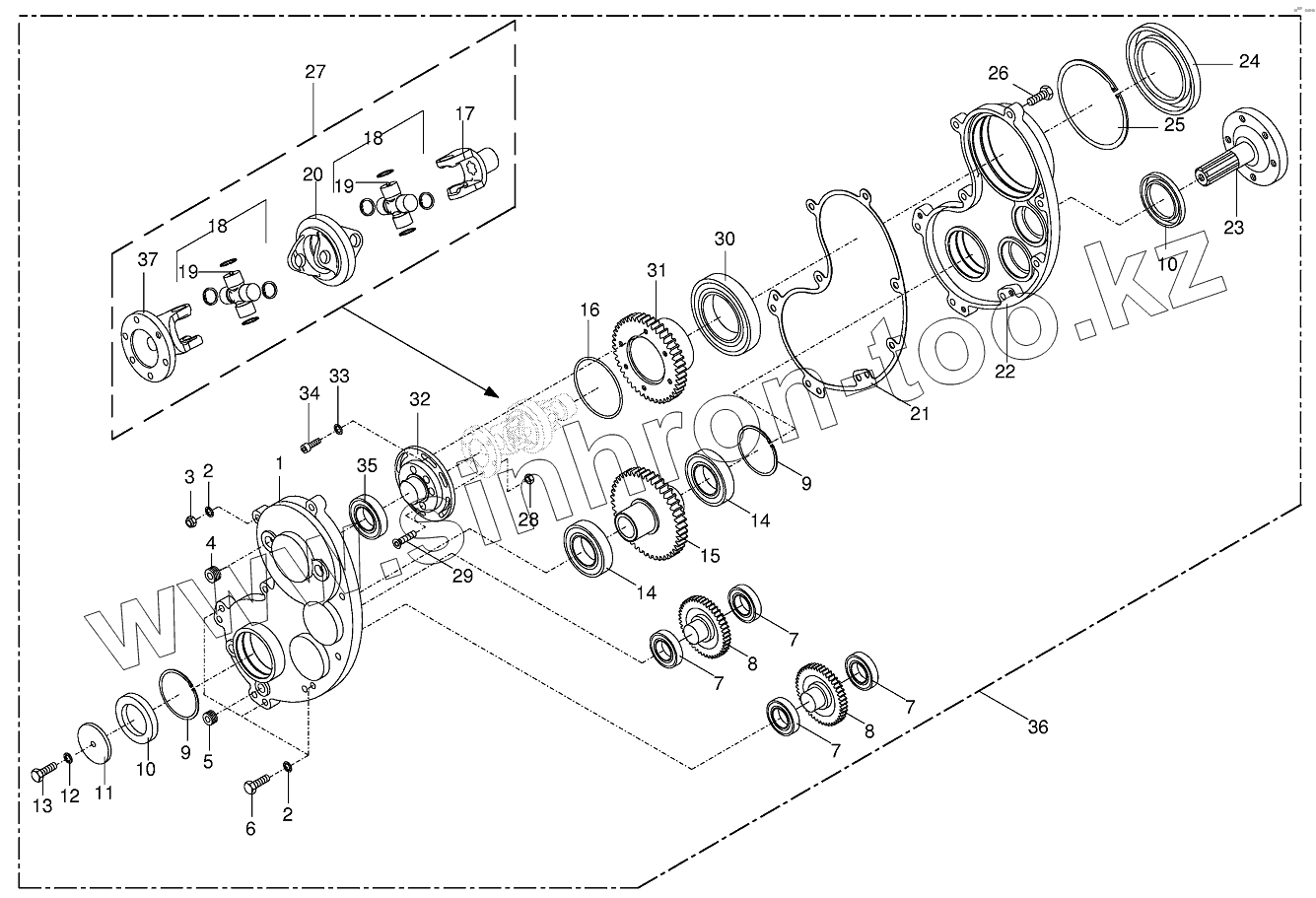

Каталог запасных частей к технике: KRONE BIG-M-II. Gearbox - front/lateral CRI

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
009261010 009261010 Oil-Id.-no.=1ltr
1 002581393 Gearbox half-right
2 009099091 Detent edged washer
3 009082120 Hex nut
4 009060450 Screw plug
5 009060401 Screw plug
6 009006390 Hex head bolt
7 009305361 Grooved ball bearing
8 002581360 Spur gear
9 009116730 Circlip
10 009363002 Radial-shaft sealing ring
11 009106420 Washer
12 009099101 Detent edged washer
13 009006570 Hex head bolt
14 009301520 Grooved ball bearing
15 002581350 Spur gear
16 009376320 O-ring
17 009554760 Outer yoke
18 009554780 Cross assy
19 009190020 Grease niple
20 009554790 Double yoke
21 002581330 Gasket
22 002581380 Gearbox half-left
23 002581290 Profile shaft
24 009360650 Radial-shaft sealing ring
25 009116980 Circlip
26 009002850 Hex head bolt
27 002581002 Double universal joint
27 002580610 Double universal joint
28 009087041 Locknut
28 009087060 Locknut
29 009043690 Countersunkscrew
29 009040251 Countersunkscrew
30 009300100 Grooved ball bearing
31 002581370 Spur gear
32 002580630 Bearing plate
32 002581632 Bearing plate
33 009099081 Detent edged washer
34 009030750 Allen screw
35 009305080 Grooved ball bearing
36 002581052 Gearbox-cpl.
37 009554770 Flange yoke
37 009554920 Flange yoke
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
