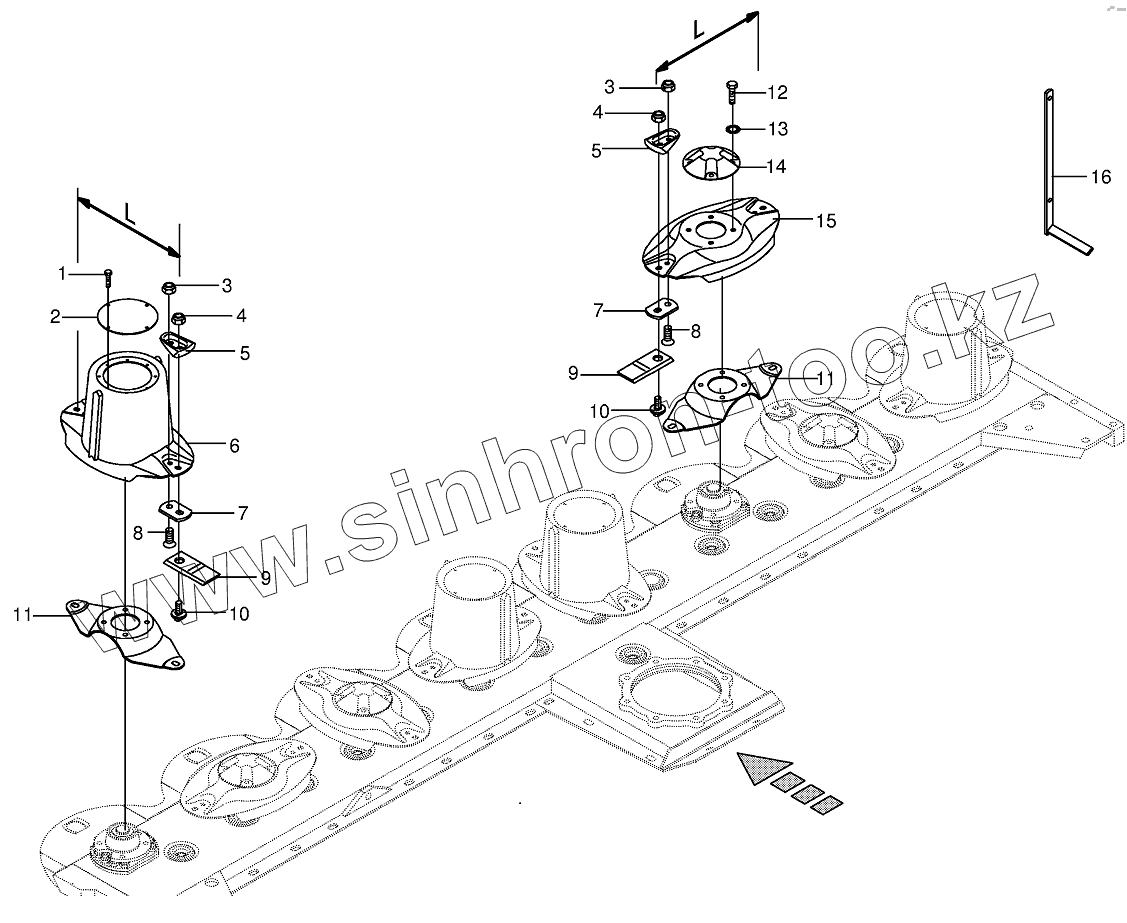

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar with quick coupler-lateral

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

7

8

8

9

9

9

10

10

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009069480		Self-tapping screw
2	002530521		Cover
3	009087580		Locknut
4	009087010		Locknut
5	002535430		Guard
6	002535331		Mower drum
7	002530421		Knife support
8	009040453		Countersunkscrew
9	001398880		Knife-left
9	001398890		Knife-right
10	002531080		Mower pin
11	002530465		Knife support-dmBdm
12	009006360		Hex head bolt
13	009099091		Detent edged washer
14	002530470		Cover
15	002535301		Mower disc
16	002563900		Special key for blades

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
