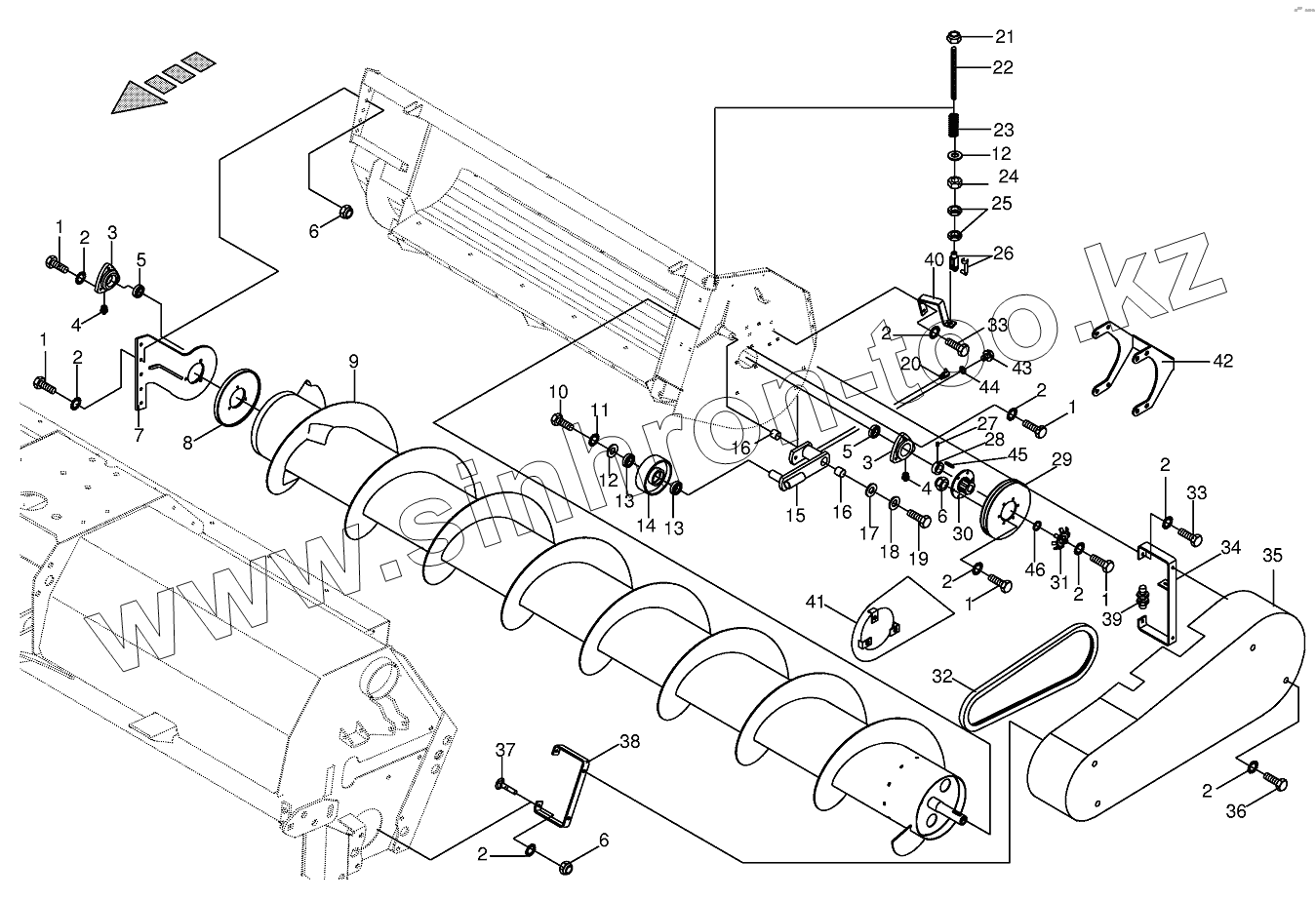

Каталог запасных частей к технике: KRONE BIG-M-II. Auger with gear - sideways CRI

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

2

2

2

2

2

2

3

3

4

4

5

5

6

6

6

7

7

8

9

9

10

11

12

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

33

34

35

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006360		Hex head bolt
2	009099091		Detent edged washer
3	009341300		Flange bearing
4	009191050		Grease niple
5	009346170		Grooved ball bearing
6	009087580		Locknut
7	002586110		Side part-left
7	002586120		Side part-right
8	002322851		Stripper
9	002303700		Auger-left
9	002303710		Auger-right
10	009006550		Hex head bolt
11	009099101		Detent edged washer
12	009106090		Washer
13	009305060		Grooved ball bearing
14	002299420		Jockey pulley
15	002585990		Belt tensioner
16	009349200		Bearing bush
17	009107021		Supporting disc
18	009106431		Washer
19	009006530		Hex head bolt
20	009191060		Grease niple
21	009087010		Locknut
22	002314440		Threaded bolt
23	00930230		Pressure spring
24	009082150		Hex nut
25	009085150		Hex nut-low form
26	009271011		Clevis cpl.
27	009059221		Threaded pin
28	009113200		Collar-incl. threaded pin
29	002323600		V-belt pulley
29	002323610		V-belt pulley
30	009559690		Ratchet clutch
31	002795950		Indicator disc
32	009215520		V-belt
33	009006340		Hex head bolt
34	002322861		Guard support
35	002313100		Belt guard-right
35	002585760		Belt guard-left
36	009006320		Hex head bolt
37	009047512		Coach bolt
38	002585360		Drive shaft
39	003024091		Namursensor
40	002322932		Sensor support
41	002585720		Belt guard gearbox
42	002314681		Yoke
43	009060030		Screw plug
44	009377080		Gasket ring
45	009150010		Fit-in key
46	009107271		Supporting disc

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
