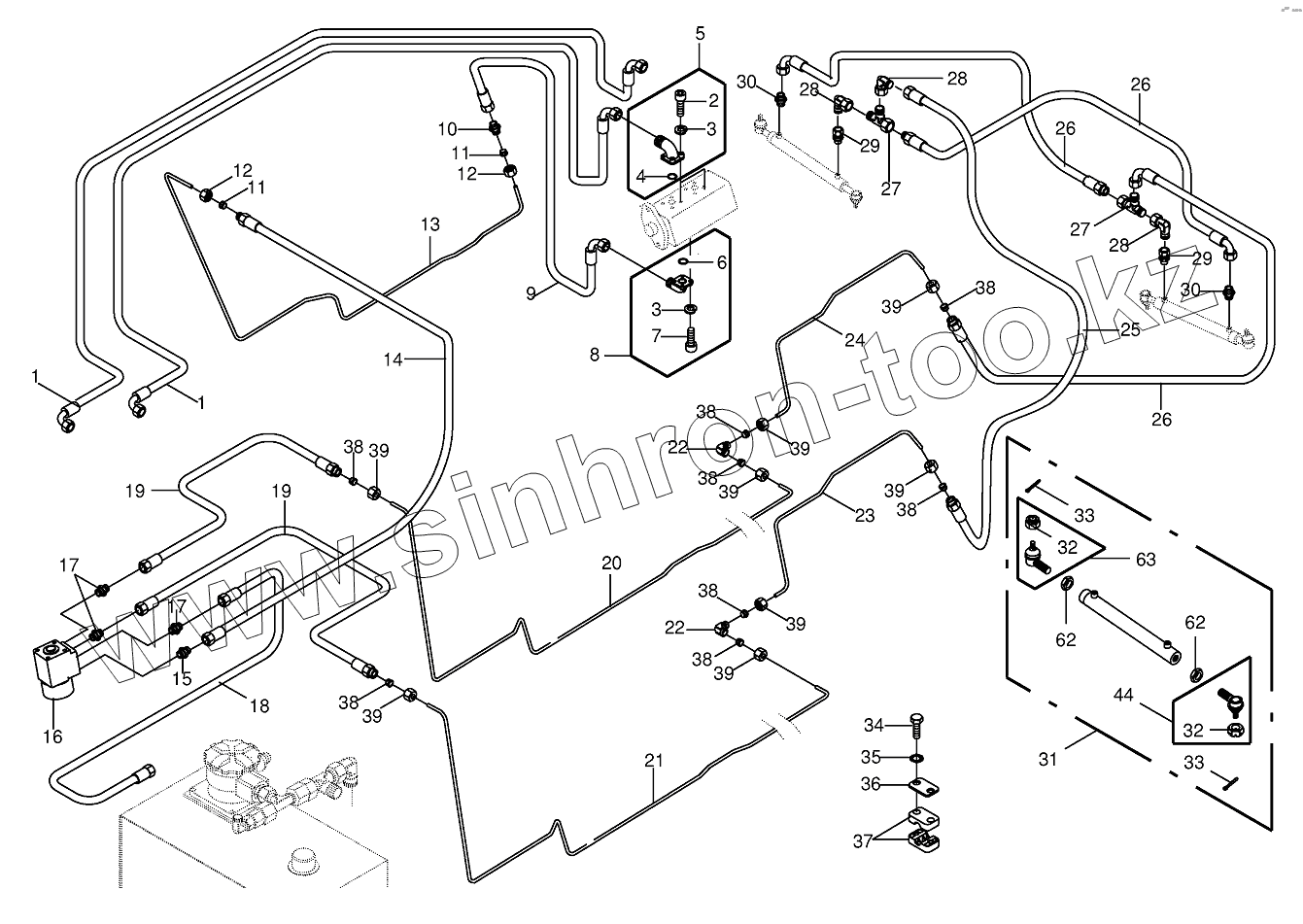

Каталог запасных частей к технике: KRONE BIG-M-II. Working hydr.-hydr.line (steering)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
26
26
27
27
28
28
28
29
29
30
30
31
32
32
33
33
34
35
36
37
37
38
38
38
38
38
38
38
38
39
39
39
39
39
39
39
39
44
62
62
63
Позиция на иллюстрации Заводской номер детали Название детали
009187380 009187380 Sealing set
1 009200770 High pressure hose line
2 009030450 Allen screw
2 009030511 Allen screw
3 009100320 Spring washer
4 009376280 O-ring
5 009197570 Flange connection
6 009376290 O-ring
7 009030450 Allen screw
7 009030480 Allen screw
8 009197560 Flange connection
9 009209822 High pressure hose line
10 009210531 Connector
11 009210471 Cutting ring
12 009210430 Nozzle disc cap
13 002327490 Hydraulic line
14 009210341 High pressure hose line
15 009210622 Male connector
16 002327460 Steering valve
17 009196021 Male connector
18 009210160 High pressure hose line
19 009210020 High pressure hose line
20 002327640 Hydraulic line
21 002327630 Hydraulic line
22 009210661 Elbow union
23 002327650 Hydraulic line
24 002327660 Hydraulic line
25 009209650 High pressure hose line
26 009210031 High pressure hose line
27 009210791 Adjustable L connection
28 009210671 Angle lug
29 009210931 Male connector
30 009209011 Male connector
31 009184070 Hydraulic cylinder
32 009089180 Castellated nut
33 009120671 Cotter pin
34 009016131 Hex head bolt
35 009099081 Detent edged washer
36 009251340 Cover plate
37 009251080 Tube clamp-2 halves
37 009251050 Tube clamp-2 halves
38 009210461 Cutting ring
39 009212060 Nozzle disc cap
44 009232340 Ball joint
62 009085242 Hex nut-low form
63 009232330 Ball joint
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
