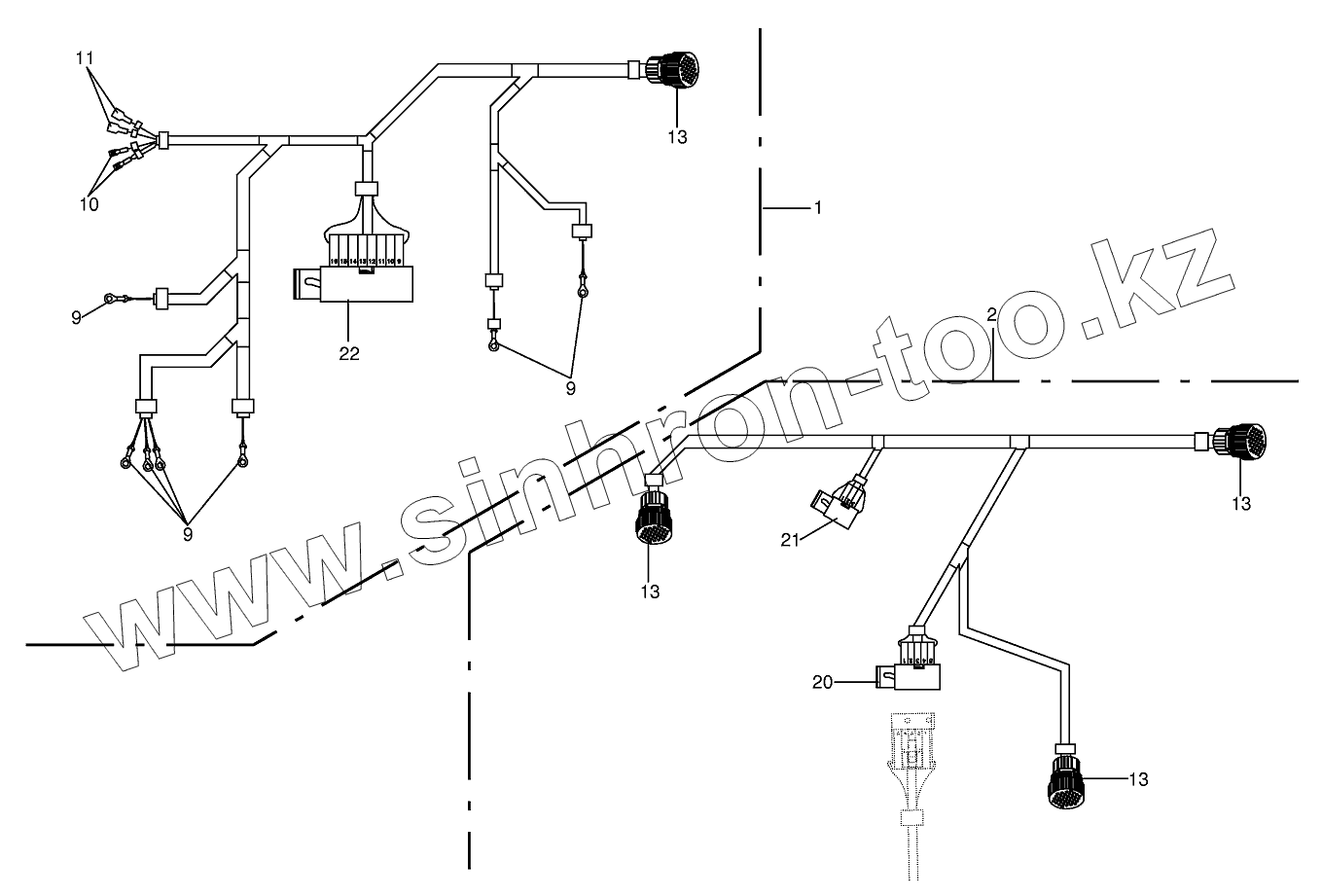

Каталог запасных частей к технике: KRONE BIG-M-II. Wiring harness 4x5/Wiring harnes 4x1

Тип техники

Марка

Модель

Схема

1

2

9

9

9

9

9

9

9

9

9

10

10

10

10

10

11

11

13

13

13

13

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003027331		Wiring Harness-engine
2	003027340		Wiring harness-CAN
9	003018270		Cable terminal-red
9	003022770		Cable terminal-blue
9	003016670		Cable terminal-yellow
9	009440820		Cable terminal-yellow
10	009246940		Flat sleeve-red
10	009246960		Flat sleeve-yellow
10	009246950		Flat sleeve
10	009247010		Flat sleeve-red
10	009246150		Flat sleeve-red
11	003026880		Flat sleeve-red
11	003026890		Flat sleeve-blue
13	003024310		Plug-31-pole
20	003030730		Bushing housing-10-pole
21	003030820		Bushing housing-6-pole
22	003030830		Bushing housing-16-pole
