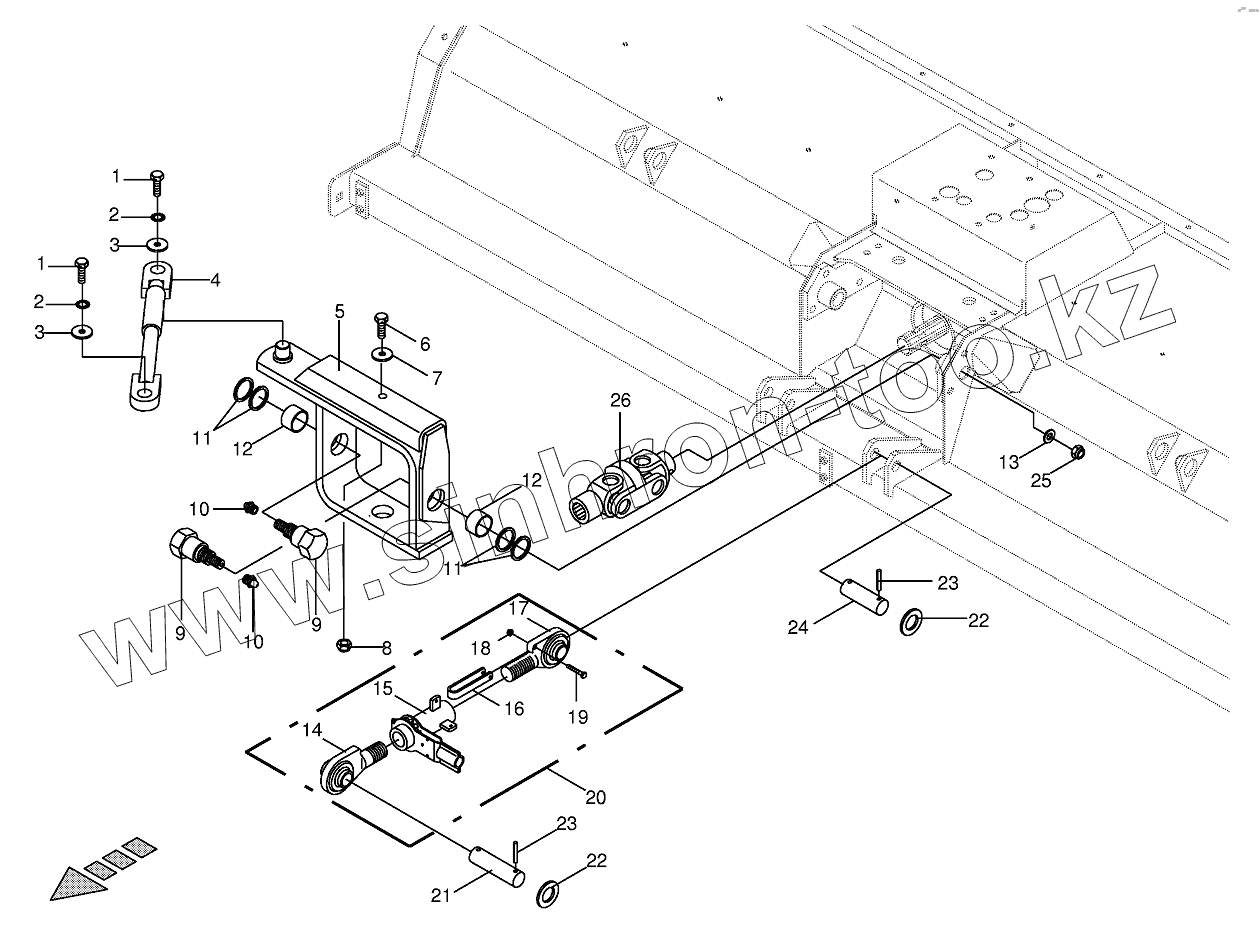

Каталог запасных частей к технике: KRONE BIG-M-II. Mounting parts number of mover units

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

9

10

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006560		Hex head bolt
2	009099101		Detent edged washer
3	009106431		Washer
4	002298101		Upper link
5	002306380		Cardan shackle-incl. bushing
6	009014910		Hex head bolt
7	002603270		Washer
8	009087161		Locknut
9	002302282		Bearing bolt-CRI
10	009191050		Grease niple
11	009108770		Shim ring
12	009349310		Bearing bush
13	009105122		Washer
14	009232320		Hinged spindle
15	009232300		Upper link
16	009232350		Break pin
17	009232310		Hinged spindle
18	009087041		Locknut
19	009014100		Hex head bolt
20	002298010		Upper link
21	002312370		Pin
22	009105141		Washer
23	009126752		Roll pin
24	002291860		Pin
25	009087210		Locknut
26	009559280		Double universal joint
