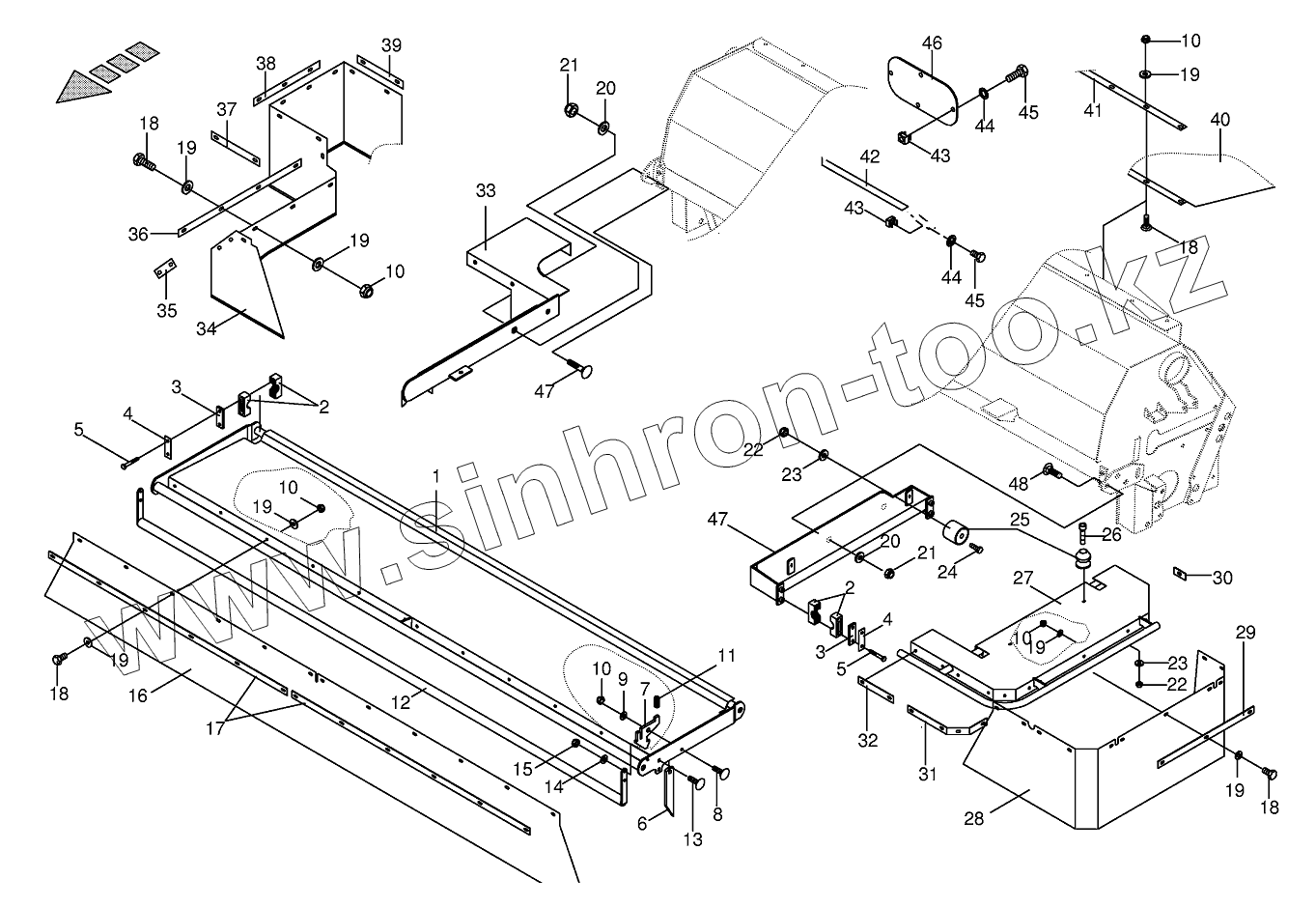

Каталог запасных частей к технике: KRONE BIG-M-II. Guard for mower beam-left CRI

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
10
10
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
47
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 002553234 Guard-front
2 009251040 Tube clamp-2 halves
3 009251300 Cover plate
4 002508510 Locking plate
5 009014350 Hex head bolt
6 002512620 Support
7 002563541 Ratchet
8 009048131 Coach bolt
9 009104130 Washer
10 009087060 Locknut
11 002749490 Pressure spring
12 002563551 Swing tube
13 009047451 Coach bolt
14 009105061 Washer
15 009087580 Locknut
16 002554530 Plastic cloth-front
17 001447280 Clamping strap
18 009006140 Hex head bolt
19 009106030 Washer
20 009103620 Washer
21 009087161 Locknut
22 009087041 Locknut
23 009103511 Washer
24 009010280 Hex head bolt
25 002508311 Clamp and buffer
26 009030450 Allen screw
27 002581810 Guard-left
28 002581860 Plastic cloth-left
29 002581870 Clamping strap
30 002581880 Clamping strap
31 002554421 Clamping strap
32 002554411 Clamping strap
33 002584451 Guard-left
34 002584730 Plastic cloth
35 002554401 Clamping strap
36 002553291 Clamping strap
37 002536710 Clamping strap
38 001518880 Clamping strap
39 002584830 Clamping strap
40 002509450 Plastic cloth
41 002509460 Clamping strap
42 002584531 Cover plate
43 009095470 Nut
44 009099081 Detent edged washer
45 009006120 Hex head bolt
46 002584441 Cover plate
47 002581770 Guard console
48 009047080 Coach bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
