Каталог запасных частей к технике: KRONE BIG-M-II. Cover for main gear box-lateral

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

5

5

6

6

7

7

8

9

10

11

12

12

12

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

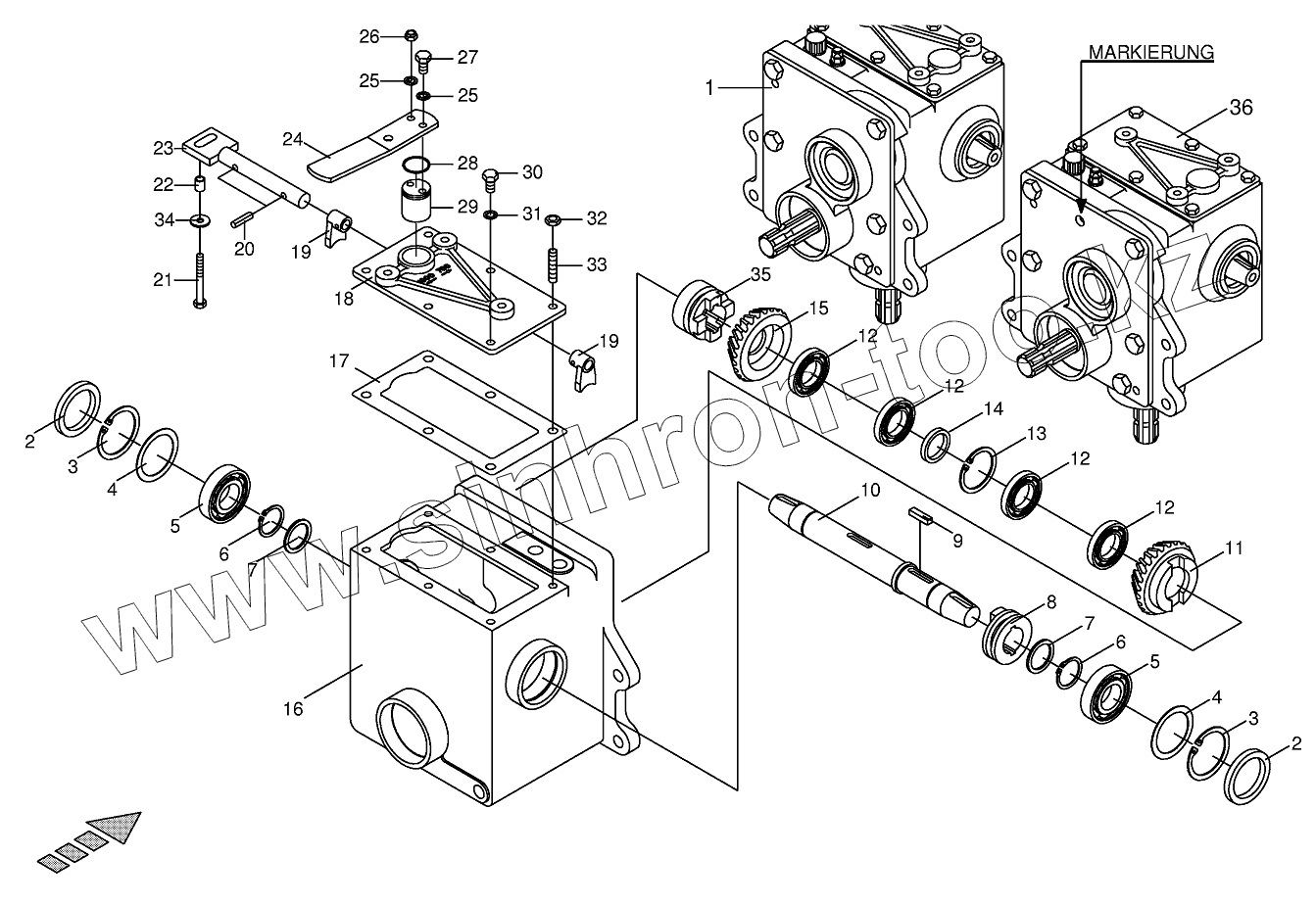

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
009261010	009261010		Oil-Id.-no.=1ltr
1	002291400		Main gearbox-cpl.
2	009360270		Radial-shaft sealing ring
3	009116680		Circlip
4	009109140		Shim ring
4	009109120		Shim ring
5	009301370		Grooved ball bearing
6	009115410		Circlip
7	009107271		Supporting disc
8	001394260		Control dog
9	009150730		Fit-in key
10	002291510		Drive shaft
11	001393570		Bevel wheel
12	009301030		Grooved ball bearing
13	009116590		Circlip
14	00150660		Spacer ring
15	002302621		Bevel wheel
16	002291410		Gearbox housing
17	002291590		Gasket
18	002291440		Gearbox cover
19	001394510		Shift finger
20	009126712		Roll pin
21	009010081		Hex head bolt
22	002758530		Spacer tube
23	002291532		Operation pole
24	002291550		Actuating lever
25	009099081		Detent edged washer
26	009087060		Locknut
27	009006140		Hex head bolt
28	009375250		O-ring
29	002291540		Excentric
30	009006340		Hex head bolt
31	009099091		Detent edged washer
32	009082120		Hex nut
33	009057001		Threaded pin
34	009106030		Washer
35	002302611		Control dog
36	002303400		Main gearbox-cpl.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
