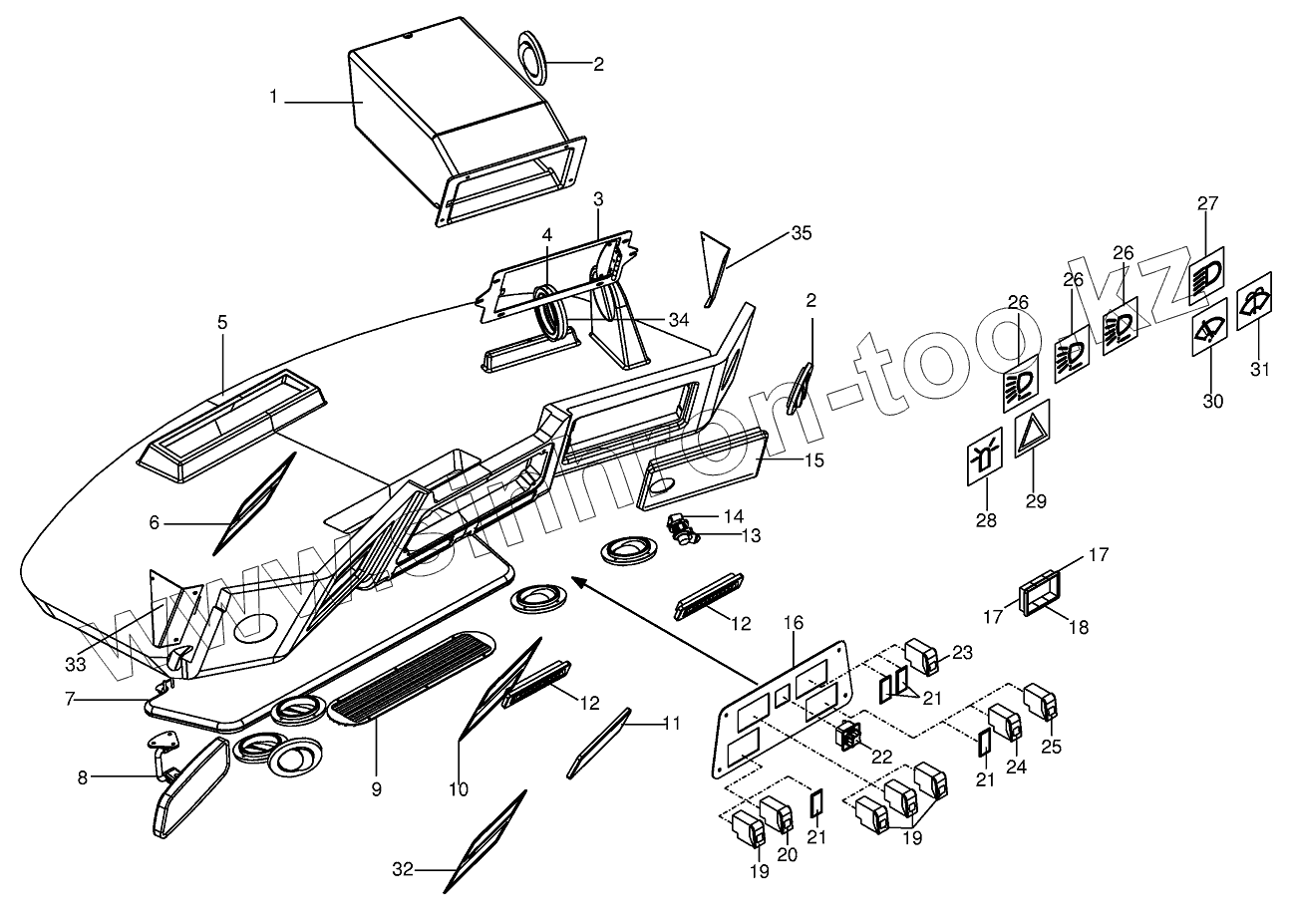

Каталог запасных частей к технике: KRONE BIG-M-II. Control panel (roof)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
19
20
21
21
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 002204430 Cooler
2 002204400 Air outlet
3 002205190 Frame for cooler
4 002204491 Gasket
5 002204340 Roof console
6 002205170 Frame for radio
7 002204390 Sun visor
8 002204420 In-cab mirrow
9 002204380 Air grating
10 002205180 Frame for radio-outside
11 002204360 Blind cover
12 002205120 Nozzle
13 002204010 Spring lock
14 002204020 Plate spring
15 002204410 Cover for cooler
16 002204350 Switch plate
17 002205140 Mounting batten-end piece
18 002205130 Mounting batten-intermediate piece
19 003025240 Switch-ON- OFF
20 003025250 Switch-warning lights
21 003026530 Cover
22 003025330 Mirror switch
23 003033590 Combi-switch
24 003033600 Combi-switch
25 003028050 Switch
26 003033550 Switch symbol
27 003033560 Switch symbol-green
28 003033530 Switch symbol-yellow
29 003033540 Switch symbol-red
30 003033580 Switch symbol
31 003033570 Switch symbol
32 002204370 Frame for radio cut-out
33 002205830 Baffle-left
34 002205820 Cellofoam-ring
35 002205840 Baffle-right
