Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing-lateral-BSS

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

4

4

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

24

25

25

26

27

27

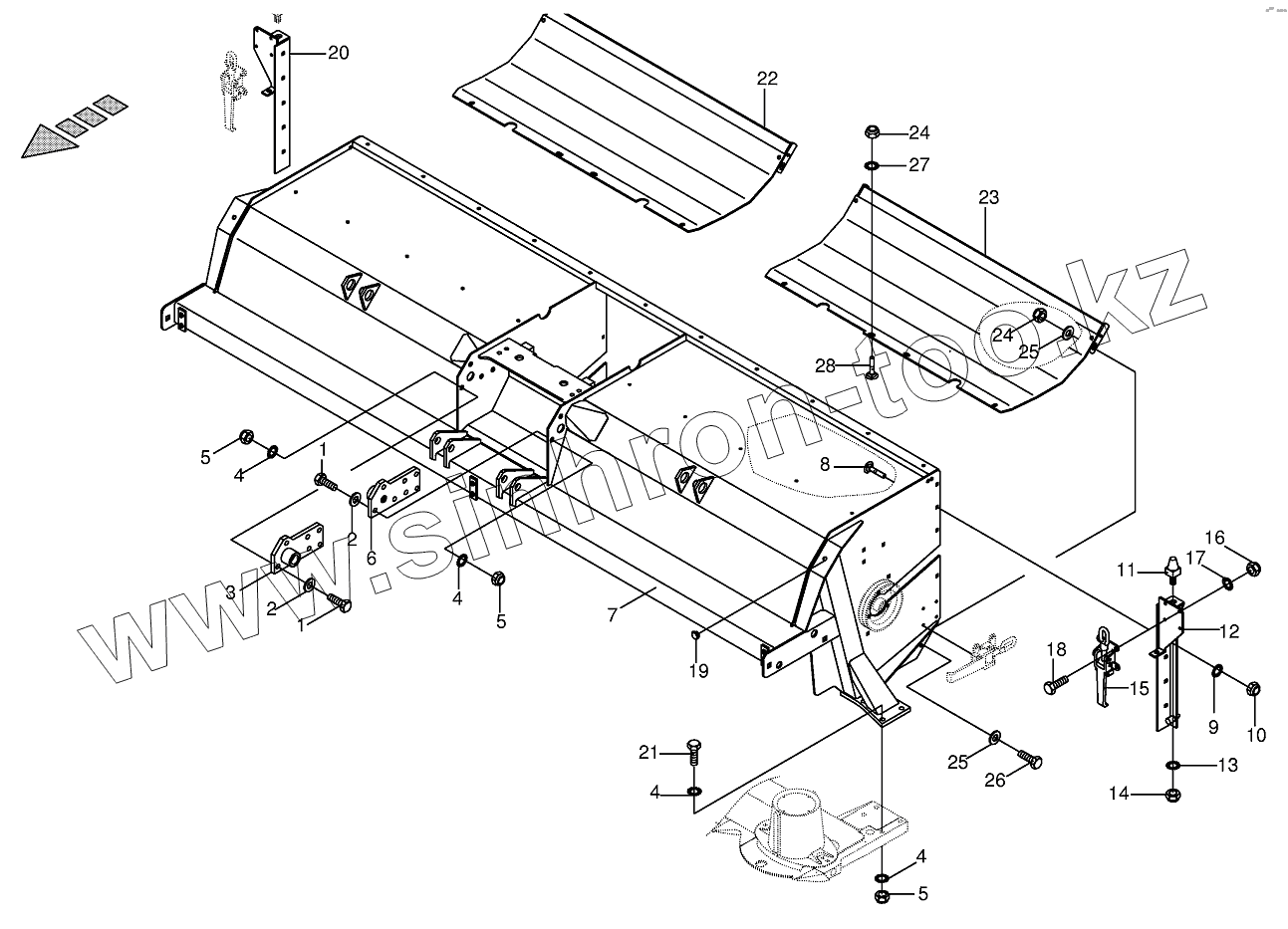

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006750		Hex head bolt
2	009103031		Washer
3	002320953		Attaching strap-right
4	009099121		Detent edged washer
5	009087161		Locknut
6	002320943		Attaching strap-left
7	002320711		Tine conditioner housing
8	009048501		Coach bolt
9	009099091		Detent edged washer
10	009087580		Locknut
11	002322611		Cone-tap
12	002322541		Angle bar-left
13	009105122		Washer
14	009087120		Locknut
15	009230290		Excentric seal
16	009087060		Locknut
17	009099081		Detent edged washer
18	009006140		Hex head bolt
19	009250100		Sealing plug
20	002322551		Angle bar-right
21	009006740		Hex head bolt
21	009006760		Hex head bolt
22	002322631		Conditioner plate-right
23	002322621		Conditioner plate
24	009087010		Locknut
25	009105061		Washer
26	009006550		Hex head bolt
27	009099101		Detent edged washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
