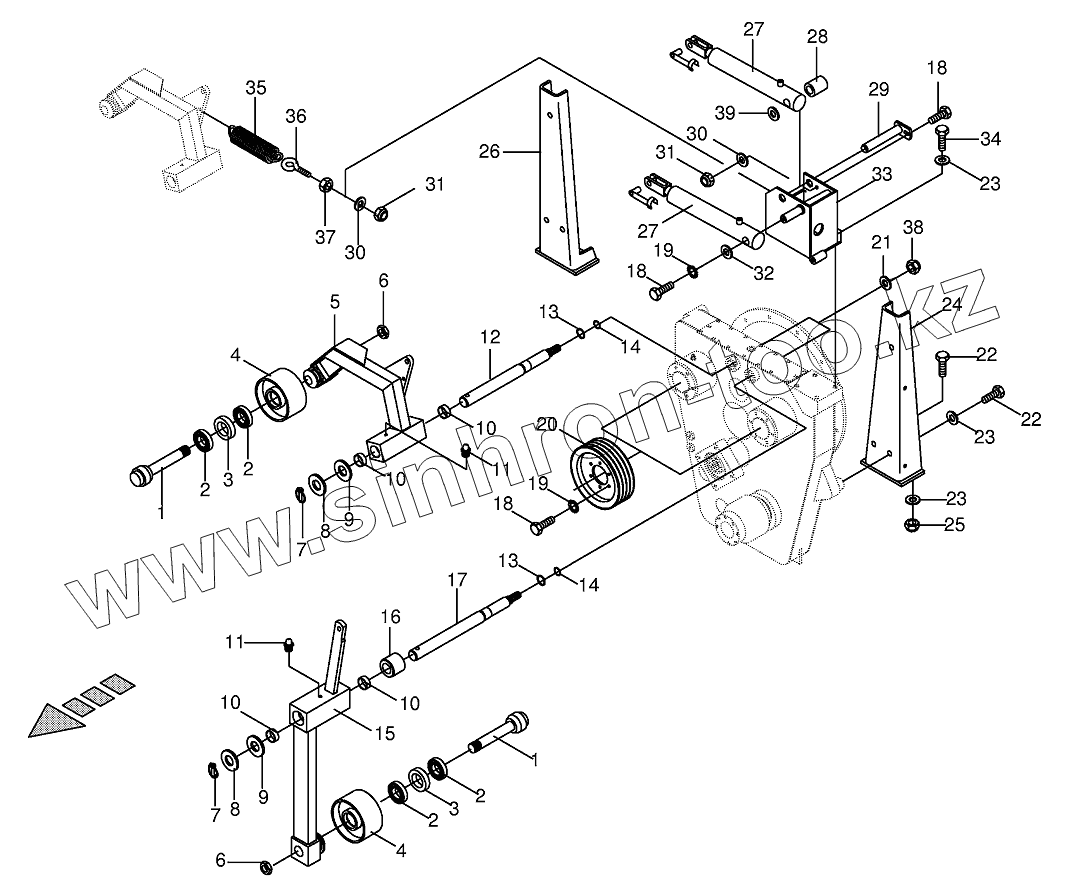

Каталог запасных частей к технике: KRONE BIG-M-II. Tensioning device on central gearbox
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
13
14
14
15
16
17
18
18
18
19
19
20
21
22
22
23
23
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187330 | 009187330 | Sealing set | |
| 1 | 002291360 | Bearing bolt | |
| 2 | 009305361 | Grooved ball bearing | |
| 3 | 002307950 | Bushing | |
| 4 | 002308650 | Jockey pulley | |
| 5 | 002326420 | Belt tensioner-right, incl. bushing | |
| 6 | 009085410 | Hex nut | |
| 7 | 009170122 | Linch pin | |
| 8 | 009103340 | Washer | |
| 9 | 009107271 | Supporting disc | |
| 10 | 009349300 | Bearing bush | |
| 11 | 009191050 | Grease niple | |
| 12 | 002316601 | Bearing bolt | |
| 13 | 009375231 | O-ring | |
| 14 | 009450890 | O-ring | |
| 15 | 002326410 | Belt tensioner-left, incl. bushing | |
| 16 | 002326181 | Spacer bushing | |
| 17 | 002316611 | Bearing bolt | |
| 18 | 009006360 | Hex head bolt | |
| 19 | 009099091 | Detent edged washer | |
| 20 | 002509020 | V-belt pulley | |
| 21 | 009105122 | Washer | |
| 22 | 009006750 | Hex head bolt | |
| 23 | 009103031 | Washer | |
| 24 | 002316161 | Gear support-left | |
| 25 | 009087161 | Locknut | |
| 26 | 002316581 | Gear support-right | |
| 27 | 009184780 | Hydraulic cylinder | |
| 28 | 002329891 | Distance sleeve | |
| 29 | 002329251 | Pin | |
| 30 | 009104140 | Washer | |
| 31 | 009087580 | Locknut | |
| 32 | 009103530 | Washer | |
| 33 | 002329201 | Cylinder support | |
| 34 | 009006770 | Hex head bolt | |
| 35 | 003454781 | Tension spring | |
| 36 | 009053370 | Eye screw | |
| 37 | 009082120 | Hex nut | |
| 38 | 009087220 | Locknut | |
| 39 | 009105141 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
