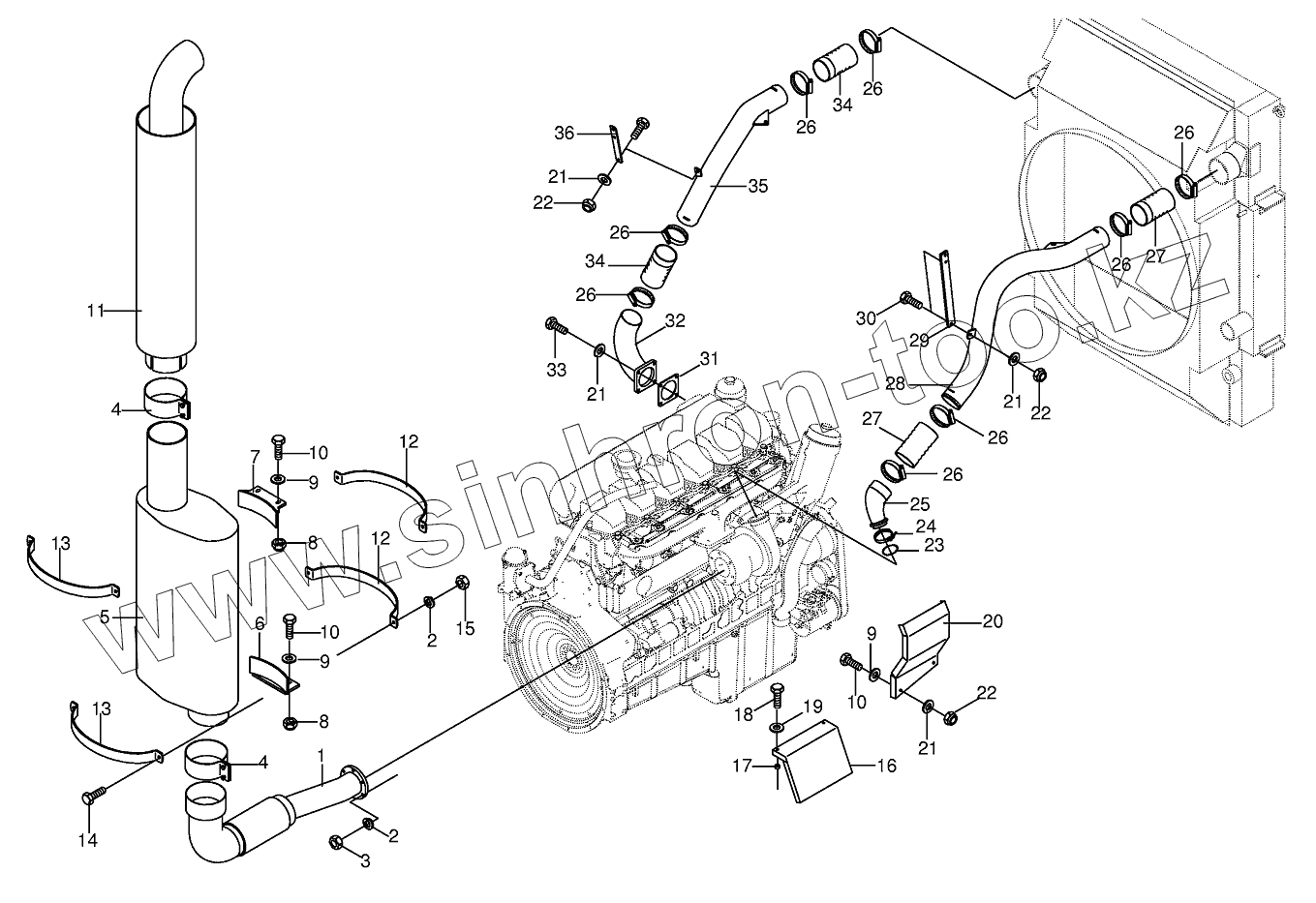

Каталог запасных частей к технике: KRONE BIG-M-II. Silencer/Charge air tubes

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

8

9

9

9

10

10

10

11

12

12

13

13

14

15

16

17

18

19

20

21

21

21

21

22

22

22

23

24

25

26

26

26

26

26

26

26

26

27

27

28

29

30

31

32

33

34

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002315771		Flue gas pipe
2	009101111		Spring washer
3	009080441		Hex nut
4	009401310		Sealing strip
5	009401210		Silencer-aluminised
6	002317731		Support-below
7	002317701		Support-middle top
8	009087580		Locknut
9	009103530		Washer
10	009014360		Hex head bolt
11	002319440		Tailpipe-aluminised
12	002317752		Clamp half
13	002317761		Clamp half-front
14	009006390		Hex head bolt
15	009082120		Hex nut
16	002330891		Cover-Starter
17	002817810		Bushing
18	009006160		Hex head bolt
19	009104130		Washer
20	002330901		Cover-Turbo charger
21	009104140		Washer
22	009087580		Locknut
23	009376130		O-ring
24	002328280		Hose clip
25	009402100		Charge air tube
26	002328270		Hose clamp
27	009402120		Hose
28	002316901		Charge air tube
29	002326771		Support
30	009006360		Hex head bolt
31	002328260		Gasket
32	002316971		Charge air connector
33	009006370		Hex head bolt
34	009402110		Hose
35	002316931		Charge air tube
36	002326761		Support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
