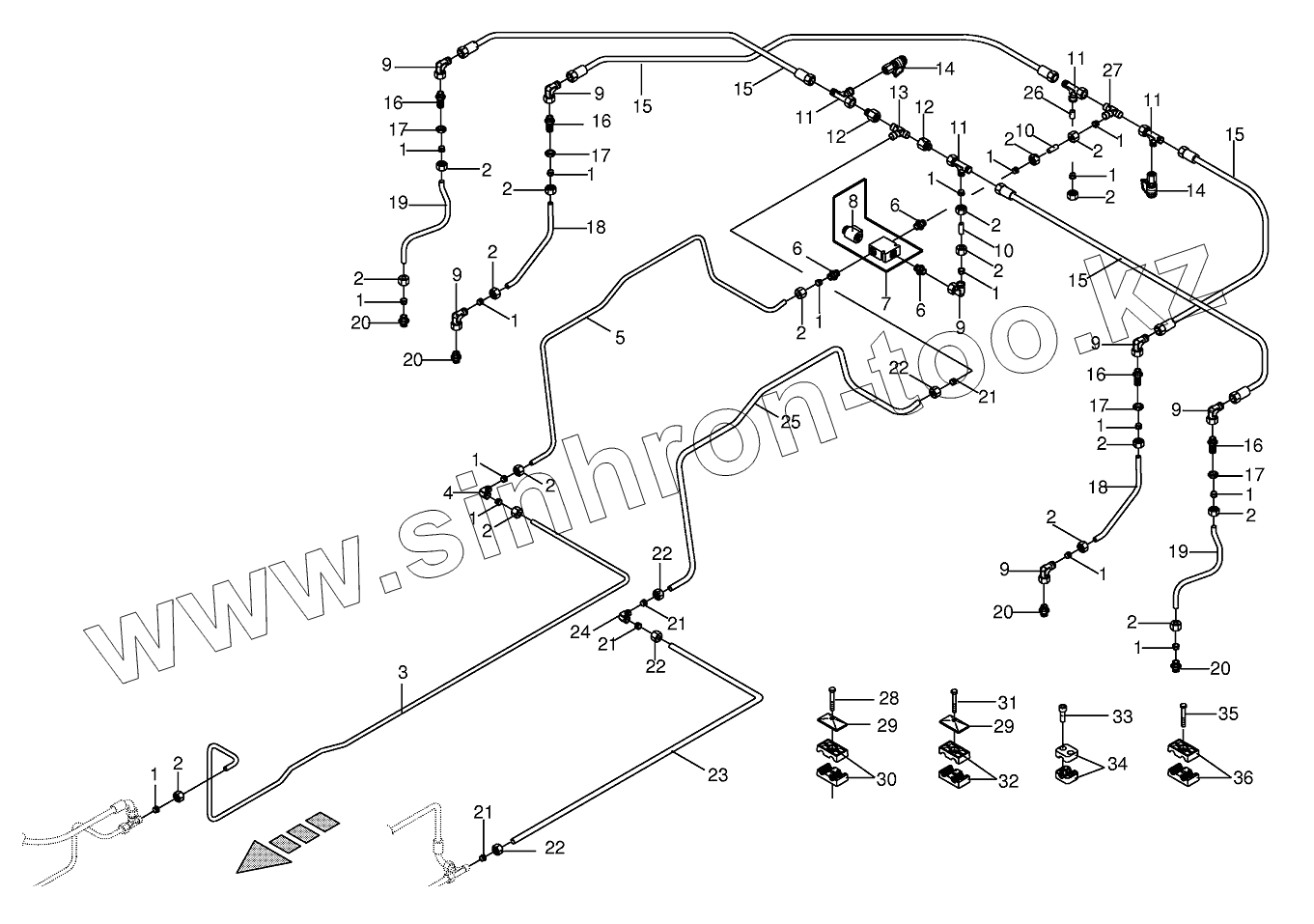

Каталог запасных частей к технике: KRONE BIG-M-II. Hydr.ground drive/pressure oil line-rear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
6
6
7
8
9
9
9
9
9
9
9
9
10
11
11
11
11
12
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 009210461 Cutting ring
2 009212060 Nozzle disc cap
3 002327581 Hydraulic line
4 009210661 Elbow union
5 002327611 Hydraulic line
6 009199180 Male connector
7 009190340 3/2-Diverter vave bloc
8 009190280 3/2-Directional-control valve
9 009210671 Angle lug
10 002307430 Double nipple
11 009210791 Adjustable L connection
12 009211601 Reducer fitting
13 009210731 T-connector
14 009208680 Connector f.mini-test equipm.
15 009210160 High pressure hose line
16 009210871 Straight 2-way connector
17 009085242 Hex nut-low form
18 002307290 Hydraulic line-incl. nozzle disc cap, cutting ring
19 002307280 Hydraulic line-incl. nozzle disc cap, cutting ring
20 009210602 Male connector
21 009210471 Cutting ring
22 009210430 Nozzle disc cap
23 002327441 Hydraulic line
24 009210881 Elbow union
25 002327601 Hydraulic line
26 002804111 Plug
27 009210711 T connector
28 009014230 Hex head bolt
28 009016131 Hex head bolt
29 009251350 Cover plate
30 009251050 Tube clamp-2 halves
31 009010481 Hex head bolt
32 009251460 Tube clamp-2 halves
33 009030480 Allen screw
34 009251011 Tube clamp-2 halves
34 009251480 Tube clamp-2 halves
35 009006170 Hex head bolt
36 009251550 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
