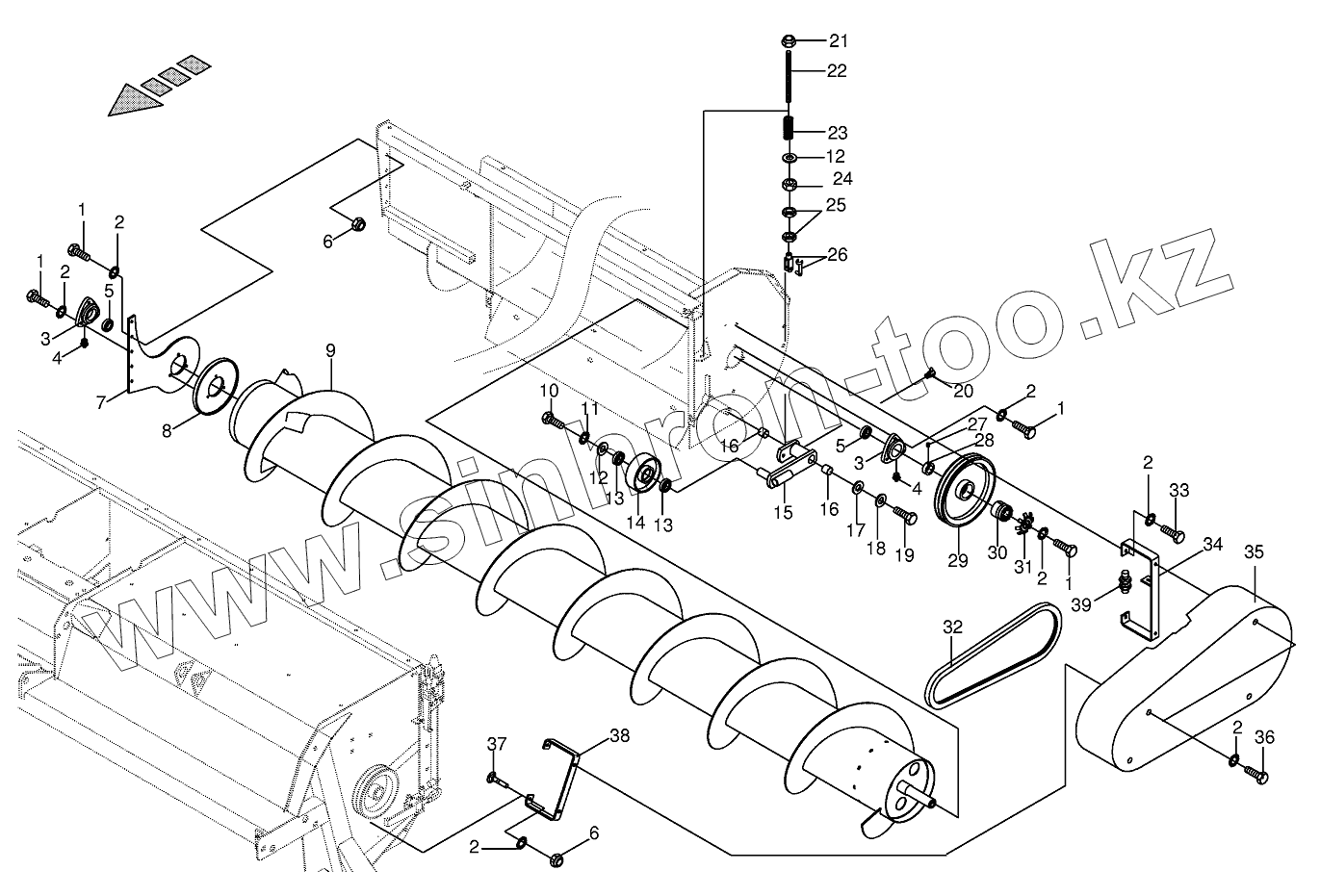

Каталог запасных частей к технике: KRONE BIG-M-II. Auger with gear-left/right

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

3

3

4

4

5

5

6

6

7

8

9

9

10

11

12

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006360		Hex head bolt
2	009099091		Detent edged washer
3	009341300		Flange bearing
4	009191050		Grease niple
5	009346170		Grooved ball bearing
6	009087580		Locknut
7	002322681		Side part
8	002322851		Stripper
9	002322302		Auger-left
9	002322312		Auger-right
10	009006550		Hex head bolt
11	009099101		Detent edged washer
12	009106090		Washer
13	009305060		Grooved ball bearing
14	002299420		Jockey pulley
15	002313050		Belt tensioner
16	009349200		Bearing bush
17	009107021		Supporting disc
18	009106431		Washer
19	009006530		Hex head bolt
20	009191060		Grease niple
21	009087010		Locknut
22	002314440		Threaded bolt
23	002506800		Pressure spring
24	009082150		Hex nut
25	009085150		Hex nut-low form
26	009271011		Clevis cpl.
27	009059221		Threaded pin
28	009113200		Collar-incl. threaded pin
29	002313220		V-belt pulley
30	009399830		Set of tensioning parts
31	002795950		Indicator disc
32	009215330		Power band
33	009006340		Hex head bolt
34	002322861		Guard support
35	002314450		Belt guard-left
35	002313100		Belt guard-right
36	009006320		Hex head bolt
37	009047512		Coach bolt
38	002313080		Guard support
39	003024091		Namursensor

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
