Каталог запасных частей к технике: KRONE BIG-M-II. Auger trough/auger hood-left/right

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

7

8

8

9

10

11

12

12

13

14

14

15

16

16

17

18

18

18

19

20

21

22

22

23

24

25

26

27

27

28

28

29

30

31

32

32

33

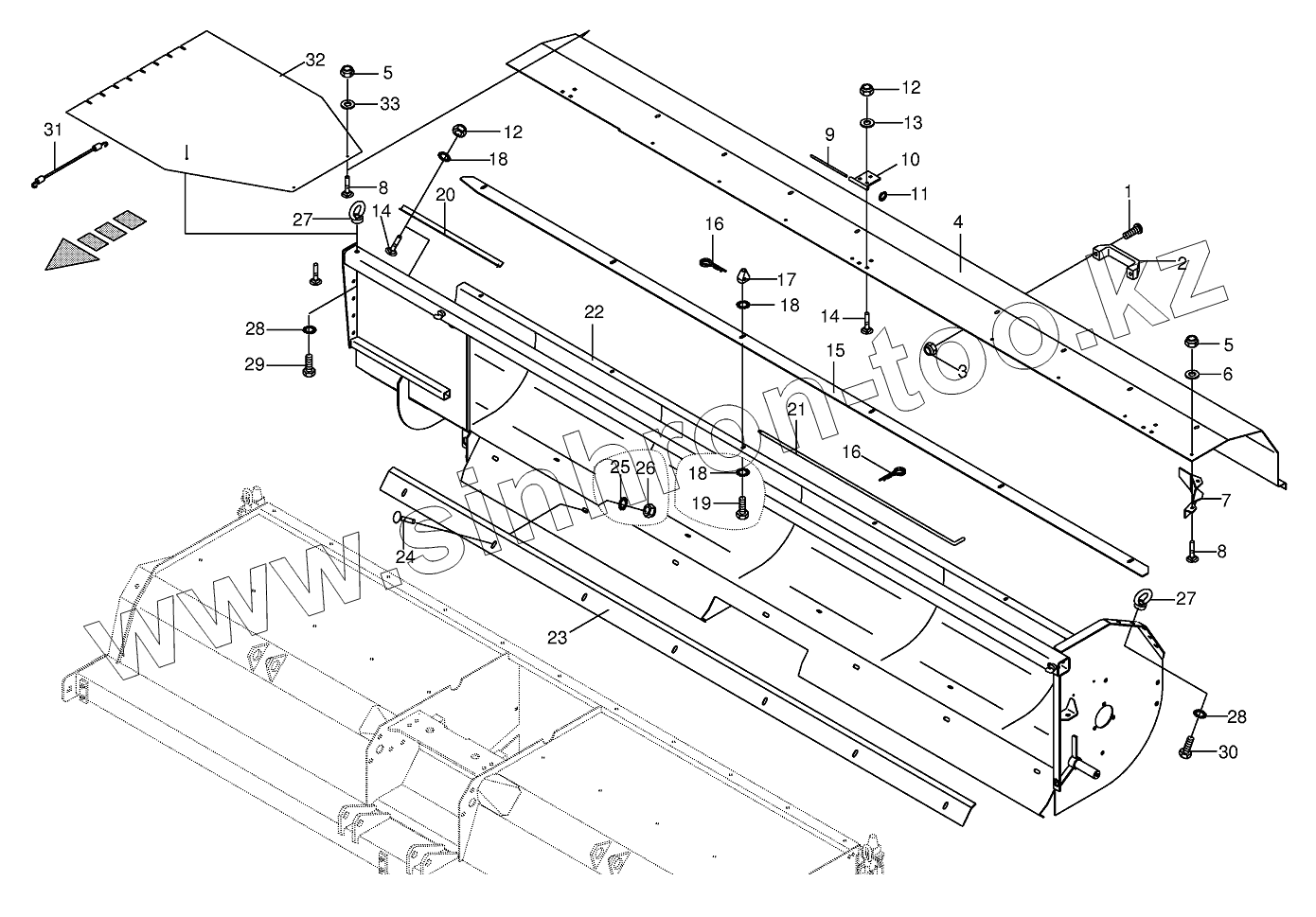

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009052101		Coach bolt
2	009249150		Hand grip
3	009087041		Locknut
4	002322522		Auger hood
4	002322532		Auger hood-right
5	009087060		Locknut
6	009104130		Washer
7	002322721		Baffle-left
7	002322731		Baffle-right
8	009049512		Coach bolt
9	002820290		Hinge pin
10	002313250		Hinge plate
11	009115900		Lock washer
12	009087060		Locknut
13	009104130		Washer
14	009047312		Coach bolt
15	002322702		Scraper plate-middle top
16	009171041		Spring clip
17	002313380		Tapered nut
18	009099081		Detent edged washer
19	009006140		Hex head bolt
20	002322712		Angle plate
21	002322881		Grip bar
22	002322402		Auger trough
22	002322412		Auger trough-right
23	002322691		Scraper plate-below
24	009047512		Coach bolt
25	009099091		Detent edged washer
26	009087580		Locknut
27	009095031		Lifting eye nut
28	009099101		Detent edged washer
29	009014550		Hex head bolt
30	009006530		Hex head bolt
31	001511841		Tensioning rope
32	002312821		Stout cloth-left
32	002312831		Stout cloth-right
33	009106040		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
