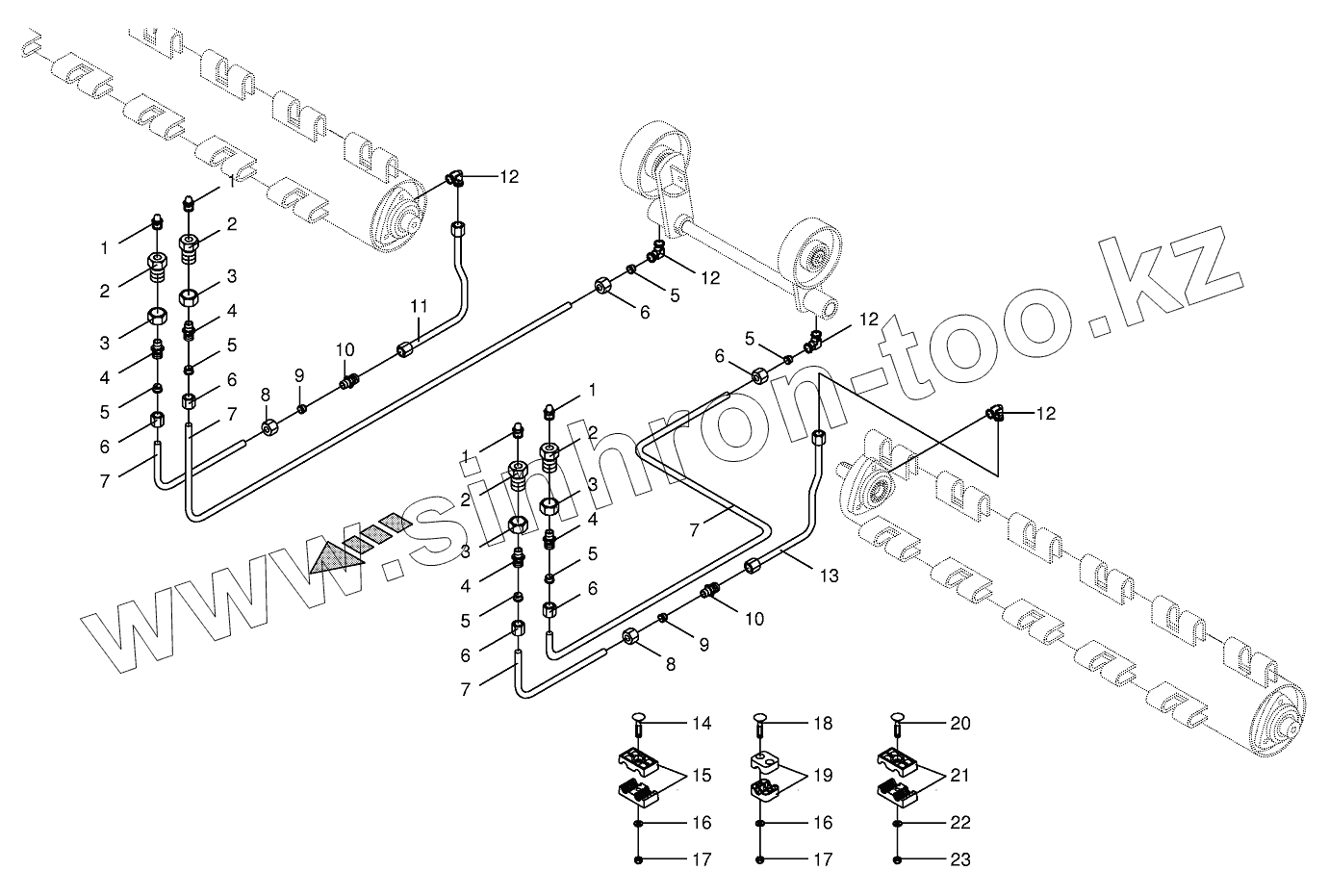

Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner Lubricating line

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
12
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 009191050 Grease niple
2 009385150 Tube union
3 009080191 Hex nut
4 009209201 Male connector
5 009209160 Cutting ring
6 009209050 Nozzle disc cap
7 009389330 Plastic tube filled with grease-Id.-no.= 1m
8 009210391 Nozzle disc cap
9 009210451 Cutting ring
10 009210491 Connector
11 002339370 Lubrication line-right
12 009209211 Elbow union
13 002339360 Lubrication line-left
14 009047151 Coach bolt
15 009251380 Tube clamp-2 halves
16 009103511 Washer
17 009087041 Locknut
18 009047151 Coach bolt
19 009251230 Tube clamp-2 halves
20 009048161 Coach bolt
21 009251050 Tube clamp-2 halves
22 009104130 Washer
23 009087060 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
