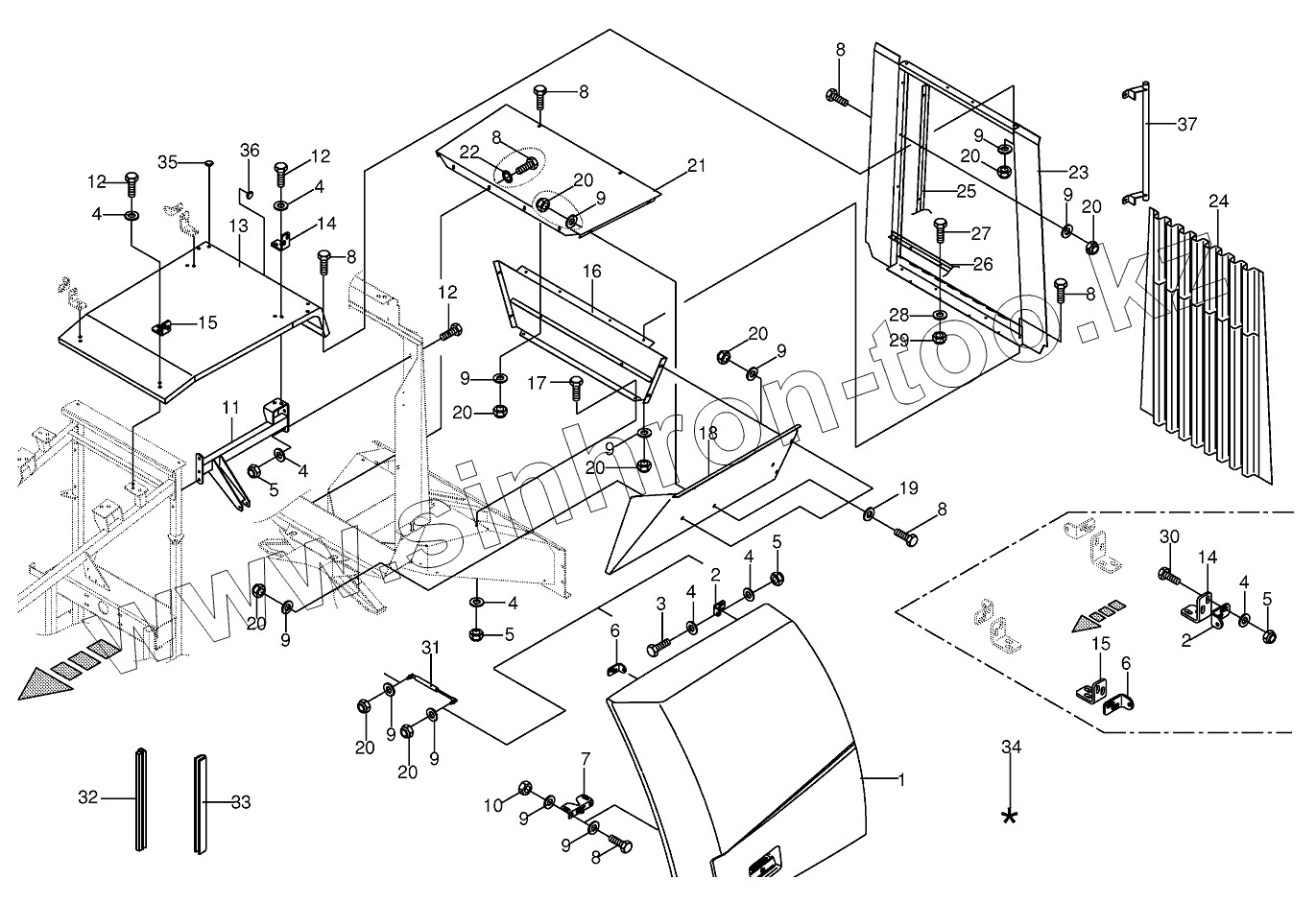

Каталог запасных частей к технике: KRONE BIG-M-II. Radiator guards

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
4
4
4
5
5
5
5
6
6
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
11
11
12
12
12
13
14
14
15
15
16
17
18
18
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
002319970 002319970 Radiator protection flap-right
1 002319960 Radiator protection flap-left
2 002330271 Supporting angle
3 009002841 Hex head bolt
4 009104140 Washer
5 009087580 Locknut
6 002329071 Supporting angle
7 009389841 Gate lock
8 009006140 Hex head bolt
9 009104130 Washer
10 009082100 Hex nut
11 002318722 Support-left
11 002327182 Support-right
12 009006360 Hex head bolt
13 002317474 Radiator roof
14 002329061 Angle
15 002329051 Angle
16 002317502 Guard plate-back
17 009006340 Hex head bolt
18 002317542 Guard-right
18 002317532 Guard-left
19 009106030 Washer
20 009087060 Locknut
21 002317553 Cover plate
22 009099081 Detent edged washer
23 002317652 Radiator guards-back
24 002316882 Perforated plate-back
25 002317442 Tensioning angle
26 002317622 Tensioning angle-below
27 009006070 Hex head bolt
28 009104111 Washer
29 009087041 Locknut
30 009006370 Hex head bolt
31 009401930 Gas spring
32 009386941 Rubber profile-Id.-no.= 1m
33 009251110 Edge protection-Id.-no.= 1m
34 009403750 Repairing set for plastics- beige
35 009250260 Sealing plug
36 009250050 Sealing plug
37 200120850 Hand grip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
