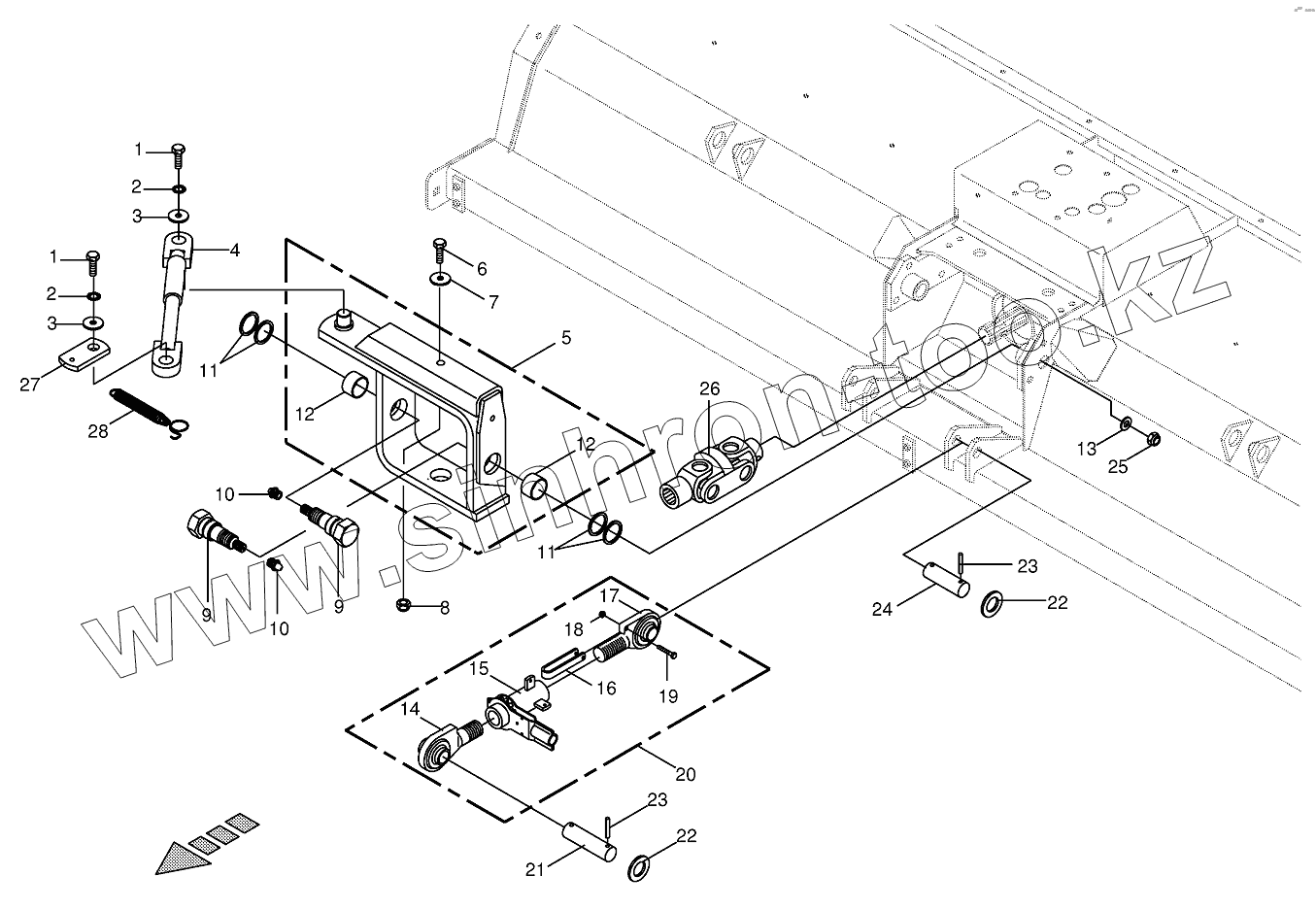

Каталог запасных частей к технике: KRONE BIG-M-II. Mounting parts number of mover units

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

9

10

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006560		Hex head bolt
2	009099101		Detent edged washer
3	009106431		Washer
4	002298104		Upper link
5	002306381		Cardan shackle-incl. bushing
6	009014910		Hex head bolt
7	002603270		Washer
8	009087190		Locknut
9	002337391		Bearing bolt
10	009191050		Grease niple
11	009108770		Shim ring
12	009349310		Bearing bush
13	009105122		Washer
14	009232320		Hinged spindle
15	009232300		Upper link
16	009232350		Break pin
17	009232311		Hinged spindle
18	009087041		Locknut
19	009014100		Hex head bolt
20	002298011		Upper link-cpl.
21	002312370		Pin
22	009105141		Washer
23	009126752		Roll pin
24	002291861		Pin
25	009087210		Locknut
26	009559280		Double universal joint
26	270010500		Double universal joint
27	200120060		Strap
28	002743276		Tension spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
