Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic auger hood-CRI

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

5

6

7

8

8

9

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

23

24

24

25

25

26

26

27

28

29

30

30

31

32

32

33

33

34

34

36

37

37

38

39

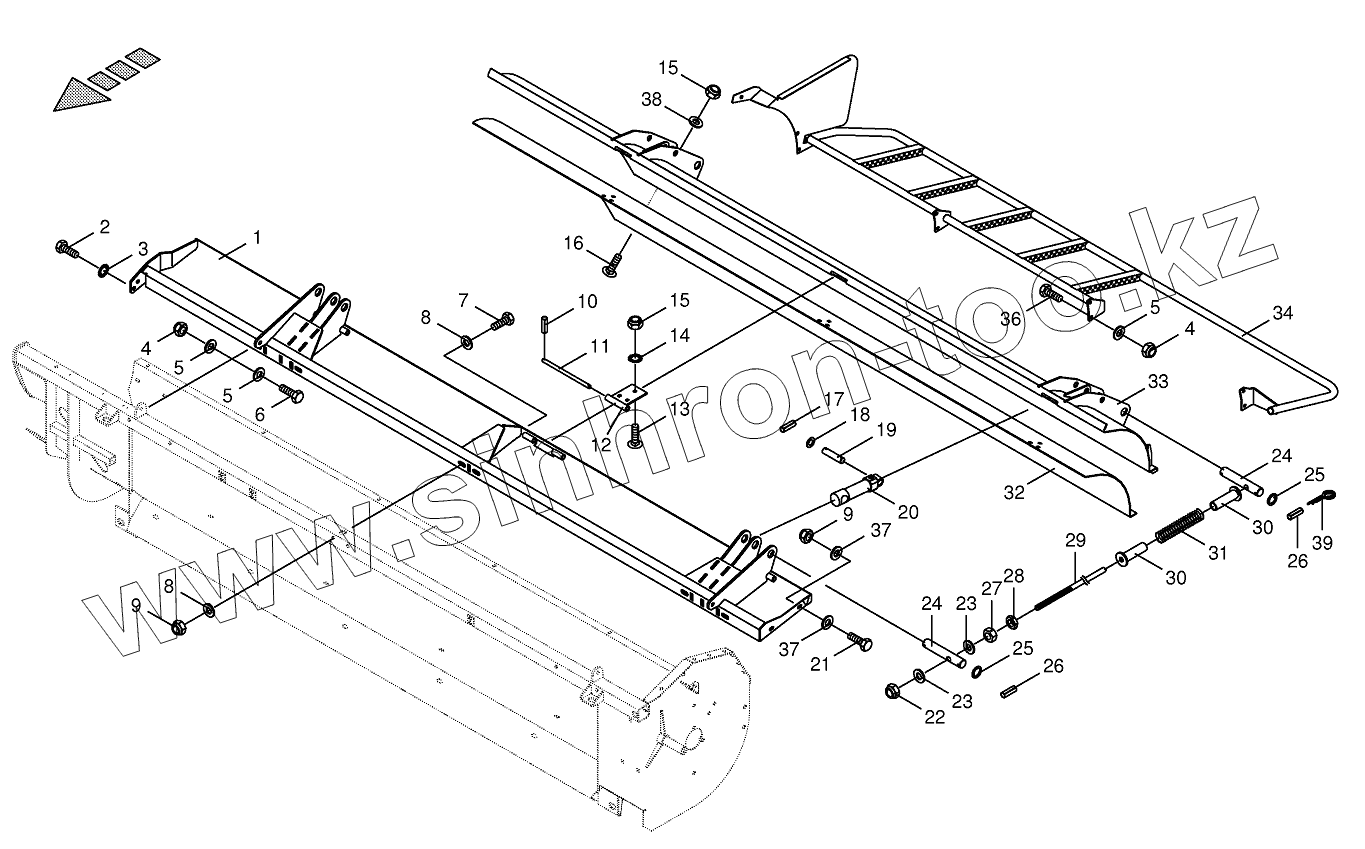

Позиция на иллюстрации	Заводской номер детали		Название детали
009188051	009188051		Sealing set
1	200100860		Hood console-right
1	200100850		Hood console-left
2	009006570		Hex head bolt
3	009099101		Detent edged washer
4	009087580		Locknut
5	009104140		Washer
6	009006360		Hex head bolt
7	009003620		Hex head bolt
8	009103200		Washer
9	009087010		Locknut
10	009126082		Roll pin
11	002323830		Pin
12	002323800		Hinge plate
13	009047322		Coach bolt
14	009099081		Detent edged washer
15	009087060		Locknut
16	009047312		Coach bolt
17	009126132		Roll pin
18	009105122		Washer
19	001434822		Pin
20	009185050		Hydraulic cylinder
21	009006580		Hex head bolt
22	009087190		Locknut
23	009103031		Washer
24	002323790		Pin
25	009107021		Supporting disc
26	009126701		Roll pin
27	009082200		Hex nut
28	009086200		Hex nut-low form
29	002323782		Guide rod
30	002323810		Centering sleeve
31	002301200		Pressure spring
32	200101770		Wearing plate-left
32	200102090		Wearing plate-right
33	200100990		Hood-left
33	200101000		Hood-right
34	200101051		Guard bow-left
34	200101060		Guard bow-right
36	009006370		Hex head bolt
37	009106090		Washer
38	009106030		Washer
39	009171050		Spring clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
