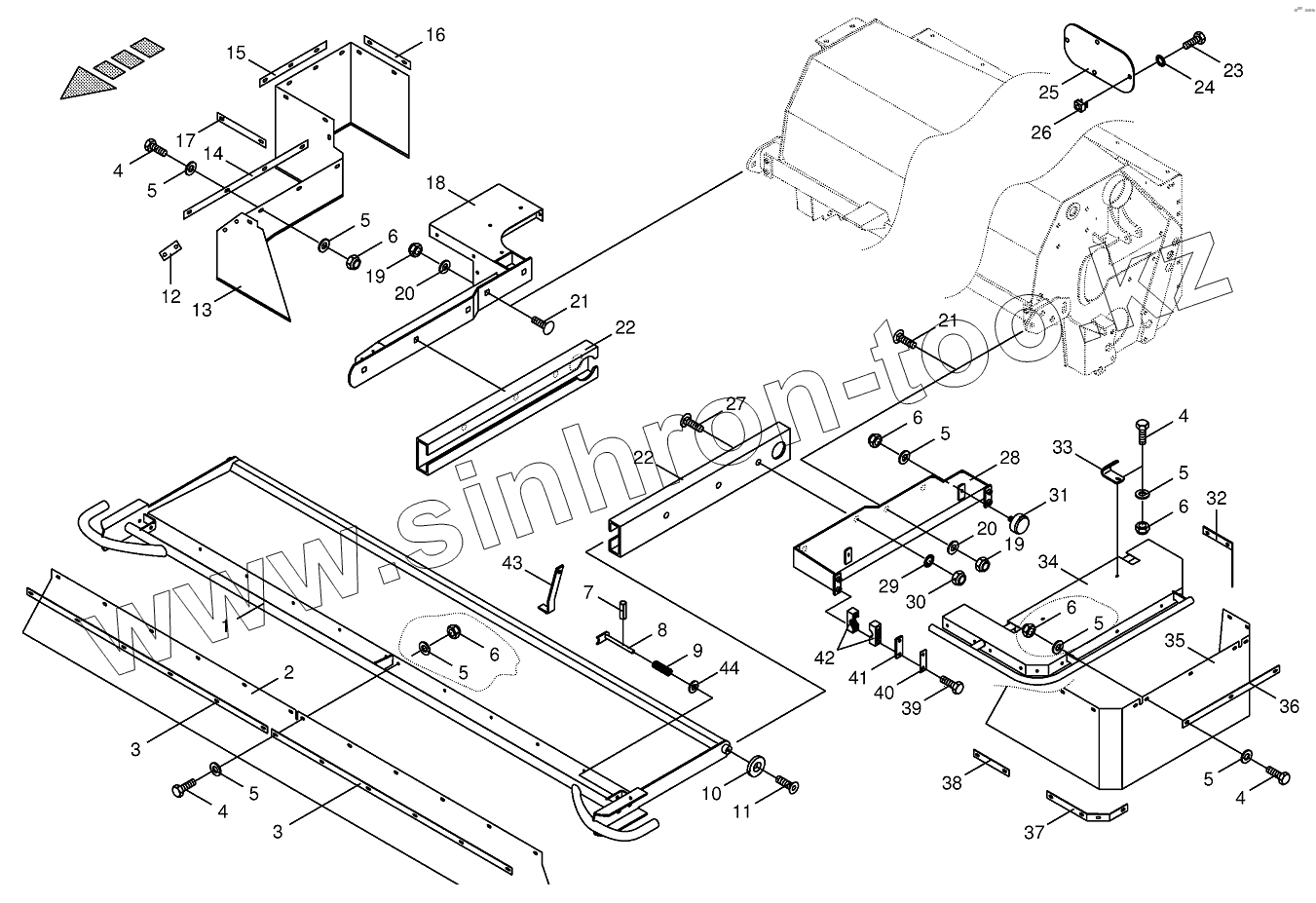

Каталог запасных частей к технике: KRONE BIG-M-II. Guard for mower beam - left

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 200304800 Guard-front
2 200106602 Protecting skirt-front
3 200106581 Clamping strap
4 900001910 Hex head bolt-special
5 900005850 Washer
6 900001920 Locknut-special
7 009126112 Roll pin
8 200304980 Locking bolt
9 001321891 Pressure spring
10 200602970 Washer
11 009040622 Countersunkscrew
12 200316100 Clamping strap
13 200305542 Protecting skirt-inside left
14 002553292 Clamping strap
15 001518882 Clamping strap
16 002584831 Clamping strap
17 002536711 Clamping strap
18 200304900 Guard-inside left
19 009087190 Locknut
20 009105122 Washer
21 009047080 Coach bolt
22 200304950 Guide rail
23 009006120 Hex head bolt
24 009099081 Detent edged washer
25 002584531 Cover plate
26 009095470 Nut
27 009048823 Coach bolt
28 200304840 Guard console-left
29 009099101 Detent edged washer
30 009087010 Locknut
31 009242630 Rubber pad
32 002581882 Clamping strap
33 002584890 Support angle
34 002581812 Guard-left
35 002581863 Protecting skirt-left
36 002581871 Clamping strap
37 002554422 Clamping strap
38 002554412 Clamping strap
39 009014350 Hex head bolt
40 002508510 Locking plate
41 009251300 Cover plate
42 009251041 Tube clamp-2 halves
43 200107170 Key
44 009103031 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
