Каталог запасных частей к технике: KRONE BIG-M-II. Engine guards

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
3
4
4
5
6
7
7
7
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
15
15
15
16
16
17
18
19
20
21
22
22
23
23
24
25
25
25
26
27
28
29
30
31
32
32
33
34
35
36

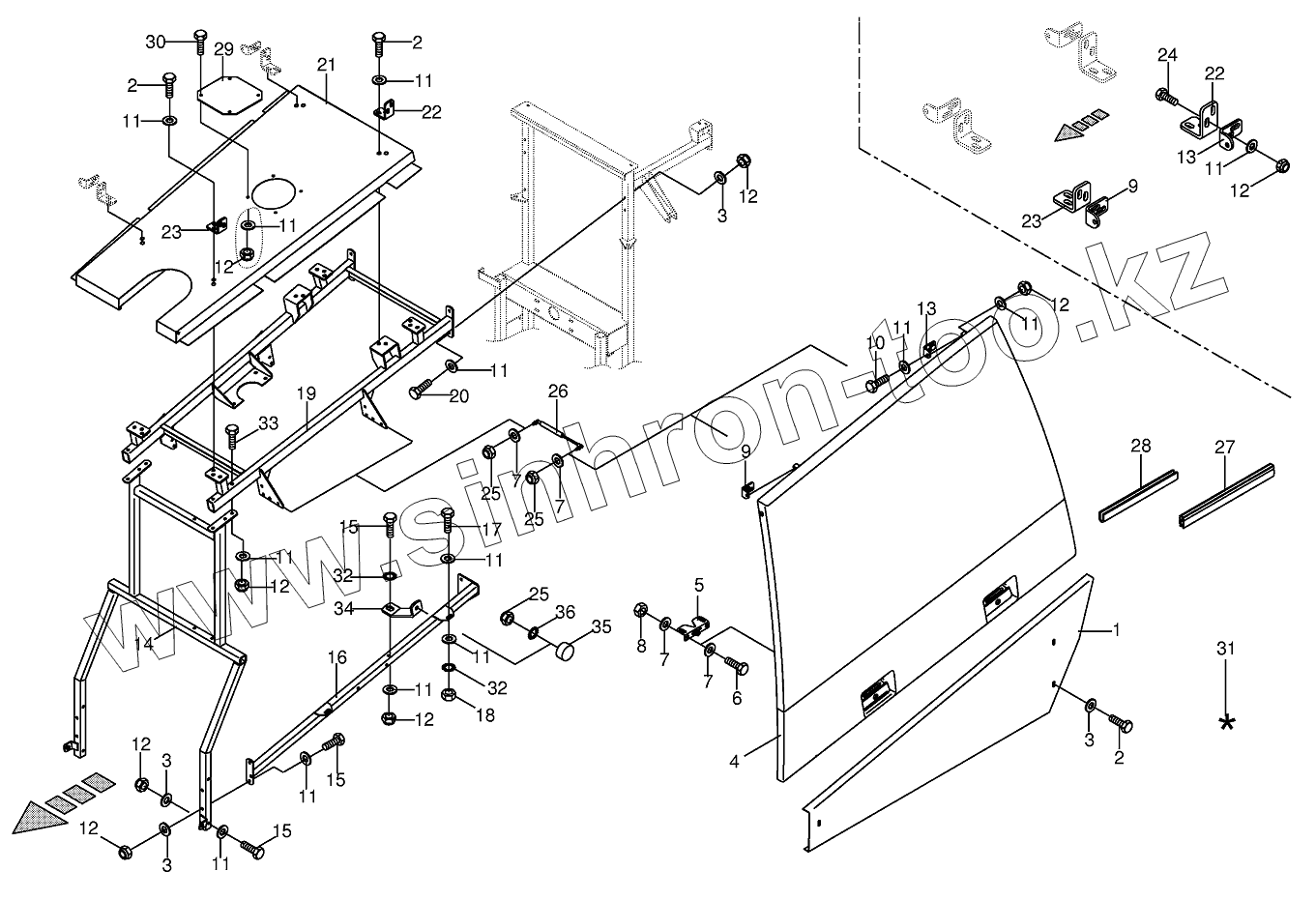

Позиция на иллюстрации Заводской номер детали Название детали
1 002317583 Guard-right
1 002317573 Guard-left
2 009006360 Hex head bolt
3 009103530 Washer
4 002319941 Protective lid-left
4 002319951 Protective lid-right
5 009389841 Gate lock
6 009006140 Hex head bolt
7 009104130 Washer
8 009082100 Hex nut
9 002329071 Supporting angle
10 009002841 Hex head bolt
11 009104140 Washer
12 009087580 Locknut
13 002330271 Supporting angle
14 002317864 Frame
15 009014360 Hex head bolt
16 002318982 Locking mechanism-left
16 002317992 Locking mechanism-right
17 009014380 Hex head bolt
18 009082120 Hex nut
19 002332902 Motor roof clamp
20 009014370 Hex head bolt
21 002332872 Motor roof
22 002329061 Angle
23 002329051 Angle
24 009006380 Hex head bolt
25 009087060 Locknut
26 009401930 Gas spring
27 009386951 Rubber profile-Id.-no.= 1m
28 009251110 Edge protection-Id.-no.= 1m
29 002332760 Sealing cap
30 009006340 Hex head bolt
31 009403750 Repairing set for plastics- beige
32 009099091 Detent edged washer
33 009014391 Hex head bolt
34 200101170 Support
35 009242270 Rubber pad
36 009099081 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
