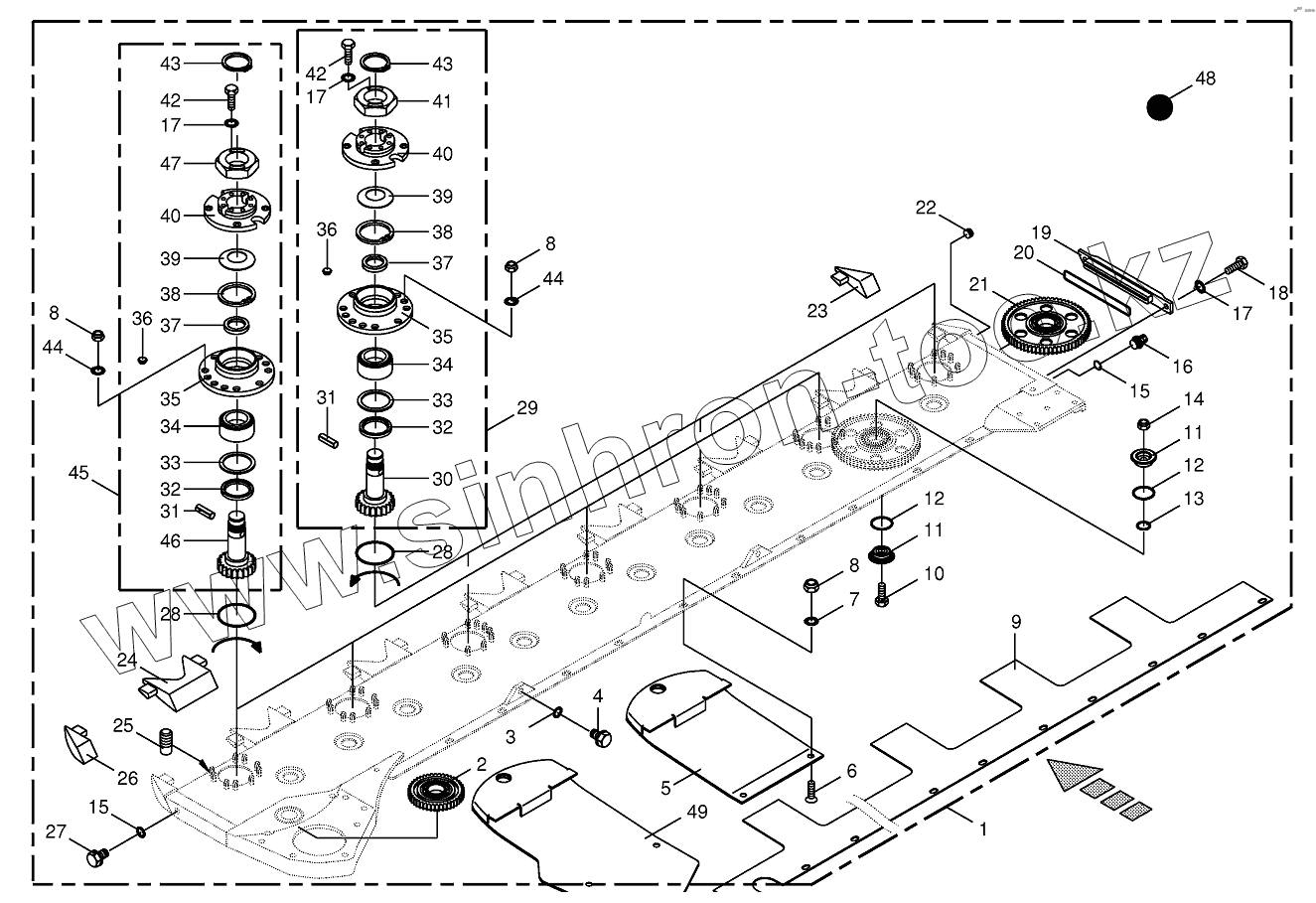

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar - SafeCut INSIDE - front -CV

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
42
42
43
43
44
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 200308250 Cutter bar-cpl.
2 200303770 Spur gear
3 009377210 Gasket ring
4 009060071 Screw plug
5 002534801 Skid
6 009040631 Countersunkscrew
6 009040682 Countersunkscrew
6 009040622 Countersunkscrew
7 009099101 Detent edged washer
8 009087010 Locknut
9 002584791 Wearing plate
10 009003351 Hex head bolt
11 002530201 Clamping piece
12 009375790 O-ring
13 009375780 O-ring
14 009096110 Self-locking nut
15 009377270 Gasket ring
16 009198111 Breather
17 009099091 Detent edged washer
18 009006340 Hex head bolt
19 002534214 Cover
20 009375680 O-ring
21 200303760 Spur gear
22 009060310 Screw plug
23 002530163 Sheet edge-right
24 002535470 Sheet edge
25 009064040 Weld. pin
26 002530153 Sheet edge-left
27 009060101 Screw plug
28 009375760 O-ring
29 200307890 Bearing housing-left
30 200305250 Spur wheel shaft-left
31 200352860 Dowel pin
32 900001860 Radial-shaft sealing ring
33 009110020 Shim ring
34 900001490 Taper roller bearing
35 200307960 Flange bearing
36 270036570 Tapered plug
37 900001500 Supporting disc
38 900001460 Circlip
39 200305310 Belleville spring
40 200307941 Rotor hub
41 200305300 HEX NUT
42 009006340 Hex head bolt
43 009115440 Circlip
44 900001230 Detent edged washer
45 200307900 Bearing housing-right
46 200305260 Spur wheel shaft-right
47 200305290 Hex nut
48 009261010 Oil-Id.-no.=1ltr
49 200124111 Skid-long
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
