Каталог запасных частей к технике: KRONE BIG-M-II. Blade fastening - front /lateral (CRI)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

7

7

8

8

8

9

9

9

10

10

11

12

13

13

14

15

16

17

18

19

20

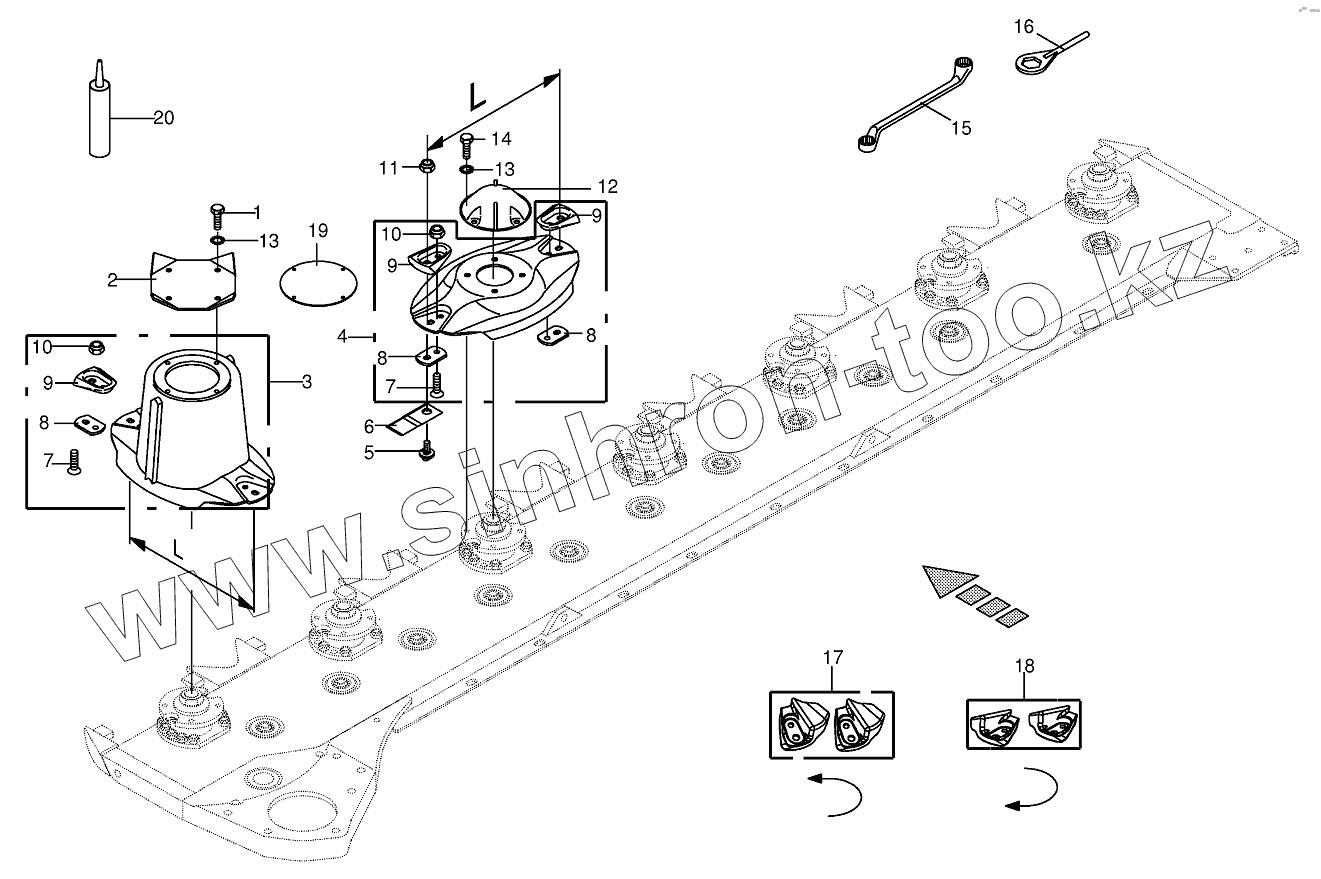

Позиция на иллюстрации	Заводской номер детали		Название детали
009006320	009006320		Hex head bolt
200312660	200312660		Sealing cap
1	009069490		Self-tapping screw
2	200312550		Stripper
3	200307530		Mower drum
3	200312670		Mower drum
4	200307520		Mower disc
5	002537440		Knife screw
6	001398893		Knife-right
6	001398883		Knife-left
7	009040453		Countersunkscrew
8	002530423		Knife support
9	002537431		Guard
10	009087580		Locknut
11	009080560		Self-locking nut
12	200309540		Cover
13	009099091		Detent edged washer
14	009006370		Hex head bolt
15	009253032		Spanner key
16	200305650		Key
17	200309590		Crop-Lifter-left, optional
18	200309600		Crop-Lifter-right, optional
19	002530521		Cover
20	009402360		Sealant-silicone-free

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
