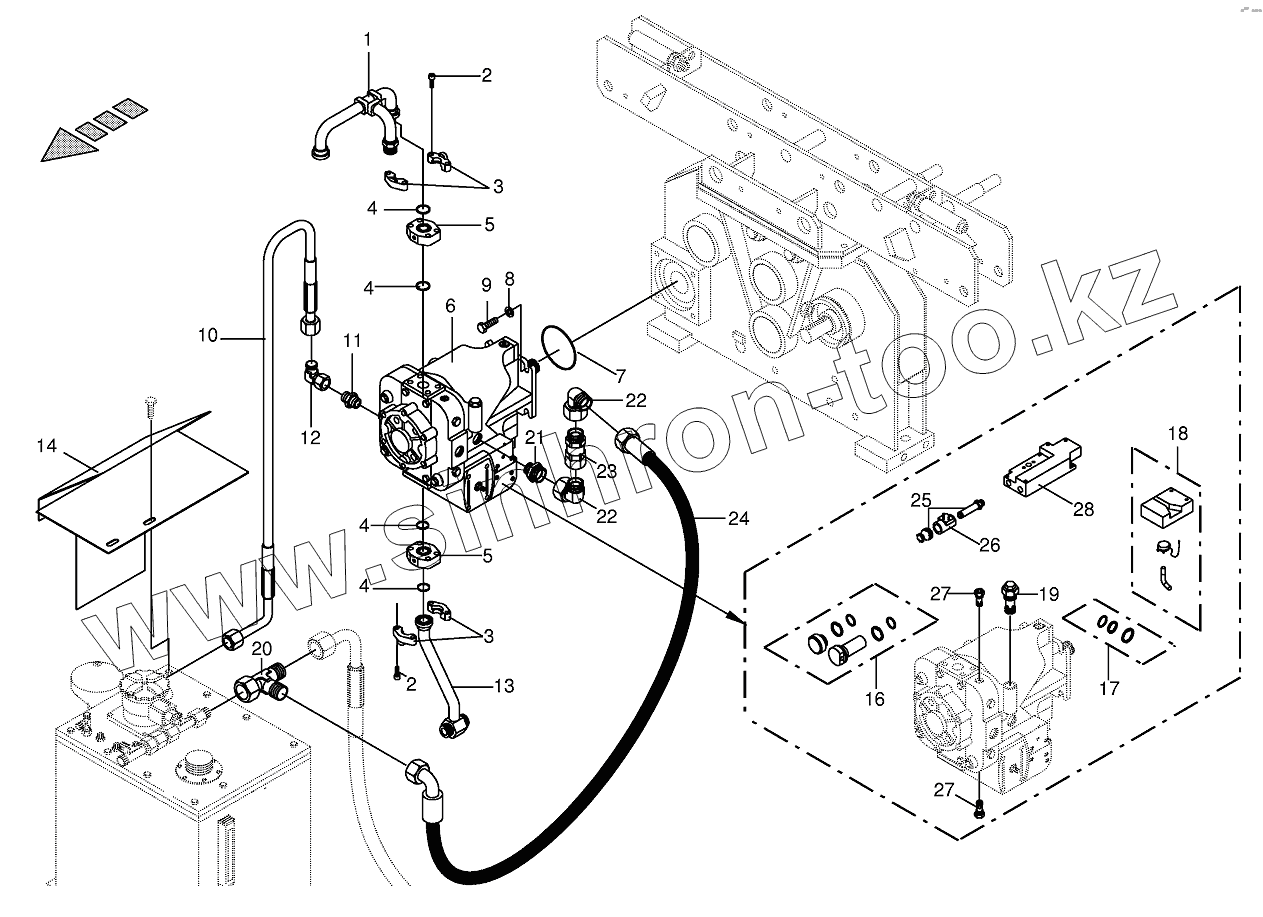

Каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive/var.displ. pump

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

5

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

22

23

24

25

26

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
009191470	009191470		Gasket-adjustment
009196210	009196210		Sealing set
1	002297250		Brazed union T-distributor
2	009030060		Allen screw
3	009208610		SAE-flange section
4	270039240		Flange gasket
5	009208630		SAE intermediate flange
6	002297193		Variable displacement pump
7	009375840		O-ring
8	009106240		Washer
9	009003021		Hex head bolt
10	009200220		High pressure hose line
11	009208940		Male connector
12	009208230		Lug
13	002297260		Brazed union T-distributor
14	002310280		Sound insulation plate
16	009196780		Speed sensor-Set
17	009196810		Sealing set-input shaft
18	009196790		Potentiometer locking disc
19	009197200		Valve
20	009208270		Adjustable L connection
21	009208930		Male connector
22	009208220		Angle lug
23	002316190		Non-return valve
24	009200300		High pressure hose line
25	009190360		Valve
26	009190370		Solenoid coil
27	009190440		Valve
28	009191460		Adjusting mechanism

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
