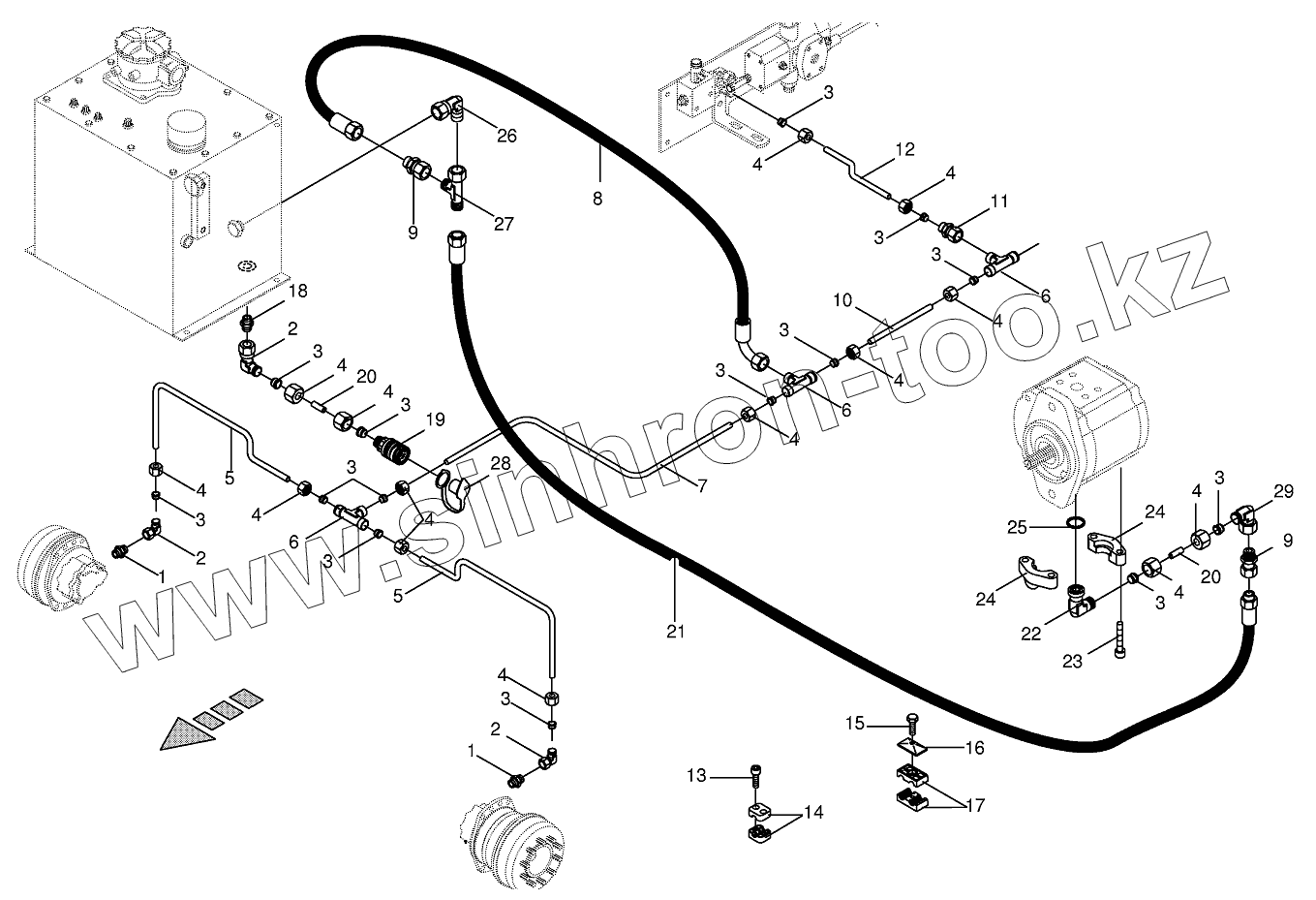

Каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive/front leakage oil line

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

3

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

4

4

4

4

5

5

6

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009210571		Male connector
2	009210651		Angle lug
3	009210471		Cutting ring
4	009210430		Nozzle disc cap
5	002311100		Hydraulic line
6	009210731		T-connector
7	002307190		Hydraulic line
8	009209822		High pressure hose line
9	009211840		Reducer fitting
10	002307200		Hydraulic line
11	009211601		Reducer fitting
12	002307270		Hydraulic line
13	009030550		Allen screw
14	009251011		Tube clamp-2 halves
15	009010081		Hex head bolt
16	009251340		Cover plate
17	009251460		Tube clamp-2 halves
18	009210622		Male connector
19	009211312		Sleeve
20	002307440		Double nipple
21	009210071		High pressure hose line
22	009208520		SAE-flange adapter
23	009030771		Allen screw
24	009208560		SAE-flange section
25	009375490		O-ring
26	009211730		Angle lug
27	009212380		Adjustable L connection
28	009211760		Dust cap-red
29	009211730		Angle lug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
