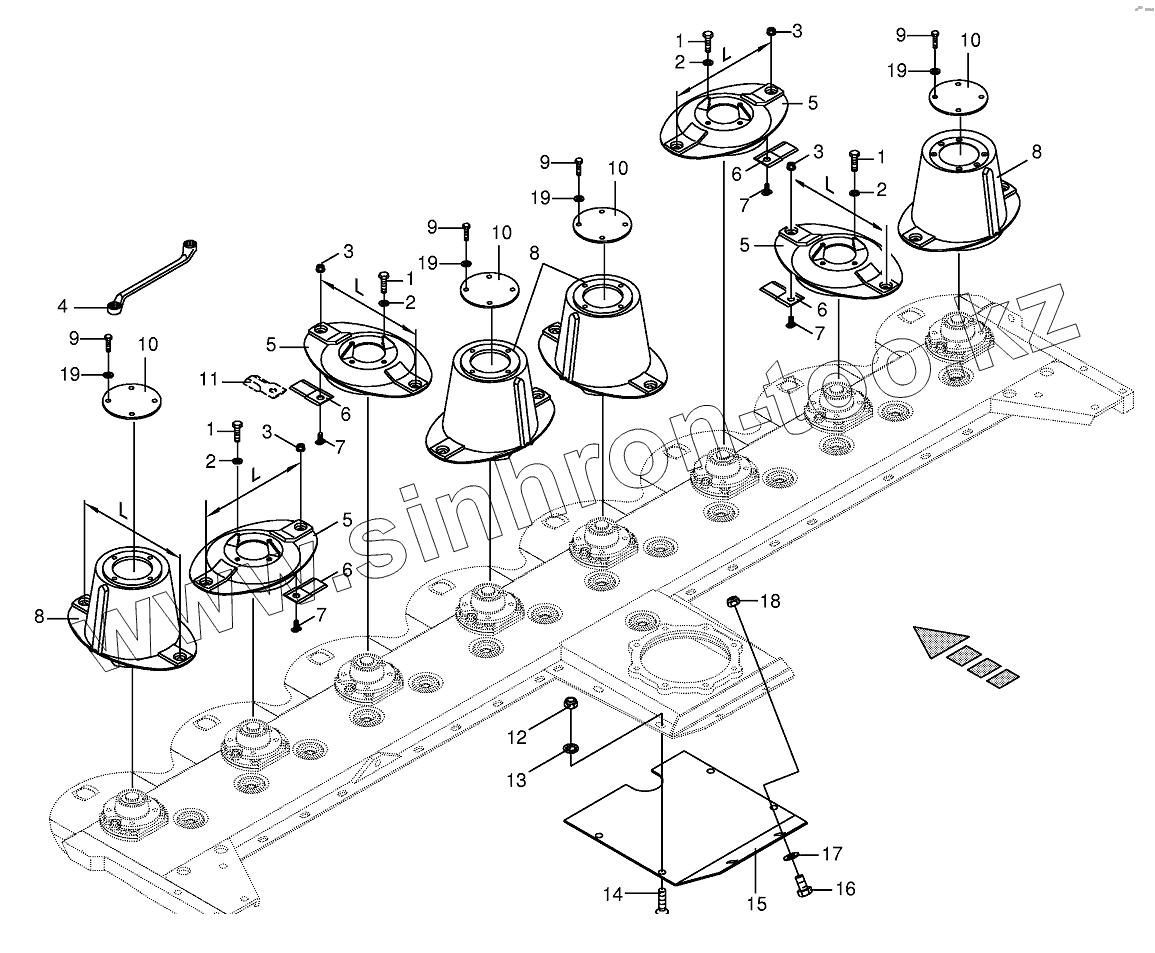

Каталог запасных частей к технике: KRONE BIG-M-I. Cutter bar with blade fastening (CV)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 009006320 Hex head bolt
2 009099091 Detent edged washer
3 009096021 Self-locking nut
4 009253032 Spanner key
5 001396800 Mower disc
6 001398883 Knife-left
6 001398893 Knife-right
7 001410534 Knife screw
8 002302322 Mower drum
8 002302730 Mower drum
9 009002722 Hex head bolt
10 002300680 Cover
11 001398000 Knife
12 009087010 Locknut
13 009099101 Detent edged washer
14 009040620 Countersunkscrew
15 002293170 Wearing plate
16 009006360 Hex head bolt
17 009103530 Washer
18 009087580 Locknut
19 009099070 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
