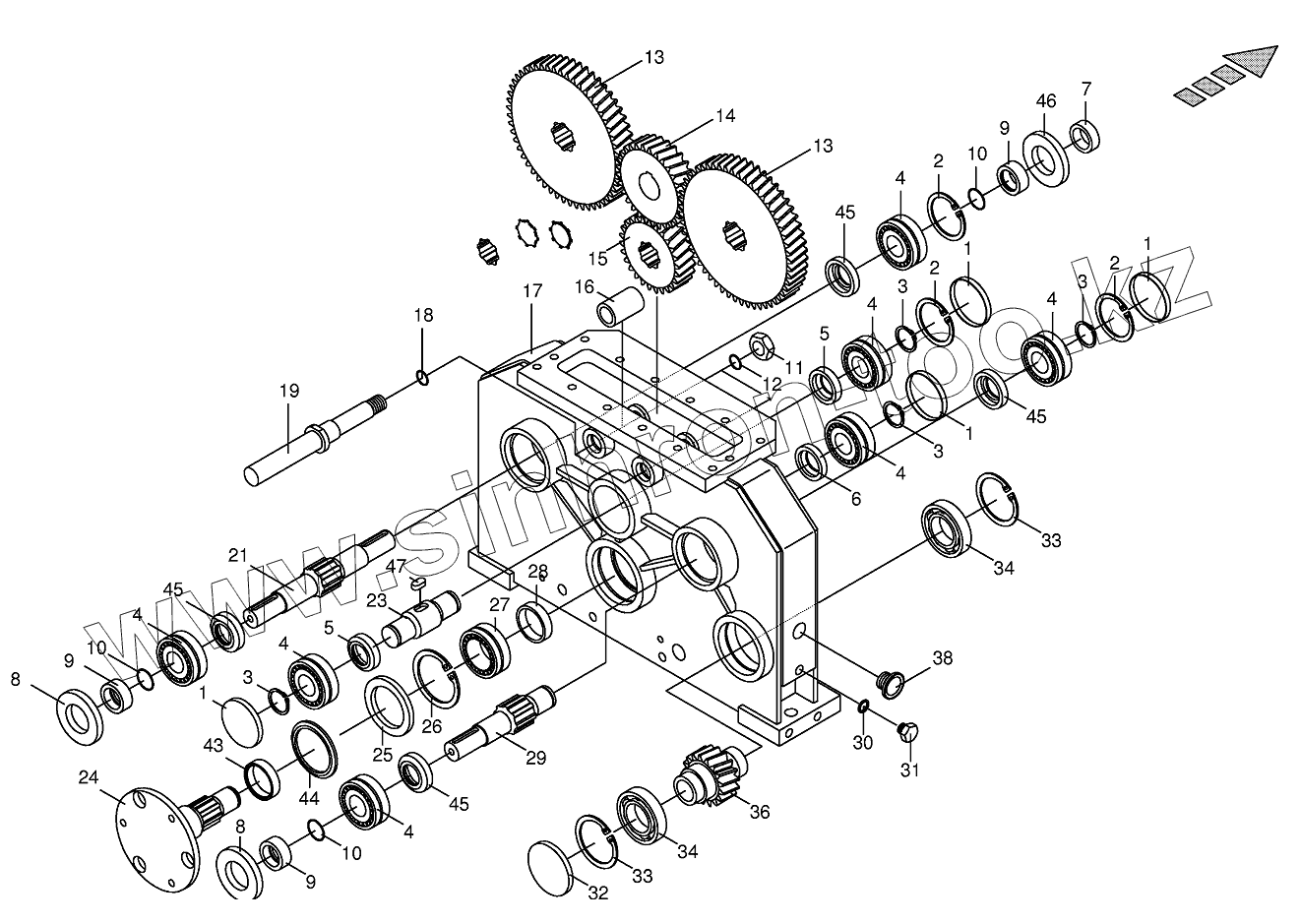

Каталог запасных частей к технике: KRONE BIG-M-I. Central gearbox

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
3
3
3
3
4
4
4
4
4
4
4
5
5
6
7
8
8
9
9
9
10
10
10
11
12
13
13
14
15
16
17
18
19
21
23
24
25
26
27
28
29
30
31
32
33
33
34
34
36
38
43
44
45
45
45
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 009252002 Sealing cap
2 009116800 Circlip
3 009115450 Circlip
4 009319511 Pendular roller bearing
5 002312240 Spacer ring
6 002304030 Spacer ring
7 002772270 Bushing
8 009361980 Radial-shaft sealing ring
9 002291140 Sealing bush
10 009375520 O-ring
11 009085364 Hex nut
12 009375231 O-ring
13 002304060 Helical gear
14 002311030 Helical gear
15 002304020 Helical gear
16 002310420 Spacer bushing
17 002304120 Housing
18 009375050 O-ring
19 002311180 Bearing bolt
21 002304041 Shaft
23 002312270 Shaft
24 002304011 Shaft
25 009361970 Radial-shaft sealing ring
26 009116910 Circlip
27 009319140 Pendular roller bearing
28 002310410 Spacer ring
29 002304051 Shaft
30 009377270 Gasket ring
31 009060101 Screw plug
32 009252080 Sealing cap
33 009116860 Circlip
34 009319130 Pendular roller bearing
36 002312050 Pinion shaft
38 009385200 Oil sight glass
43 002310430 Ball race
44 009360450 Gamma ring
45 002304070 Spacer ring
46 009360420 Radial-shaft sealing ring
47 009150130 Fit-in key
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
