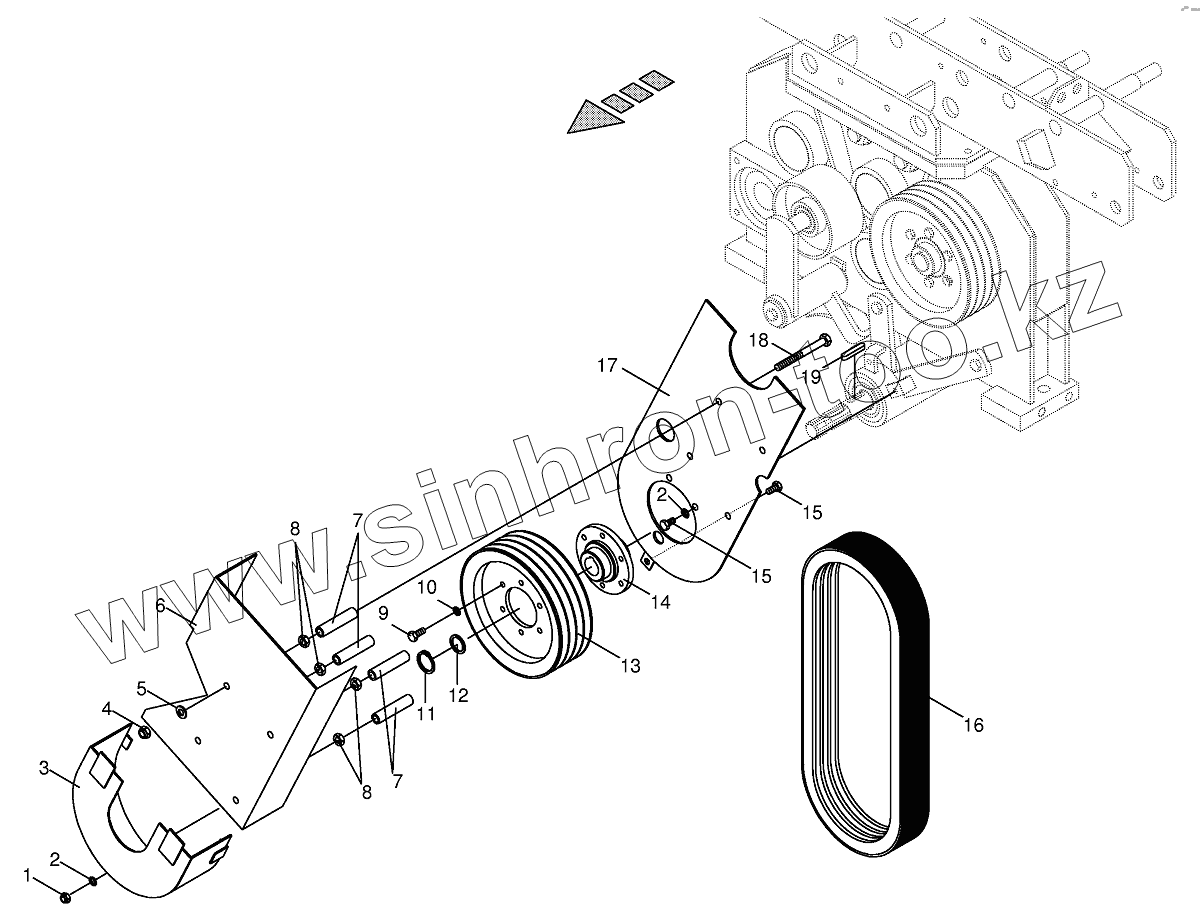

Каталог запасных частей к технике: KRONE BIG-M-I. Belt guard located on central gearbox

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 009082120 Hex nut
2 009099091 Detent edged washer
3 002291640 Protective hood
4 009087010 Locknut
5 009105061 Washer
6 002291630 Hood
7 002509560 Tube
8 009082150 Hex nut
9 009006360 Hex head bolt
10 009099091 Detent edged washer
11 009115410 Circlip
12 009107271 Supporting disc
13 002509020 V-belt pulley
14 002291100 Hub
15 009006340 Hex head bolt
16 009215150 Power band
17 002291610 Bottom plate
18 009014622 Hex head bolt
19 009150010 Fit-in key
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
