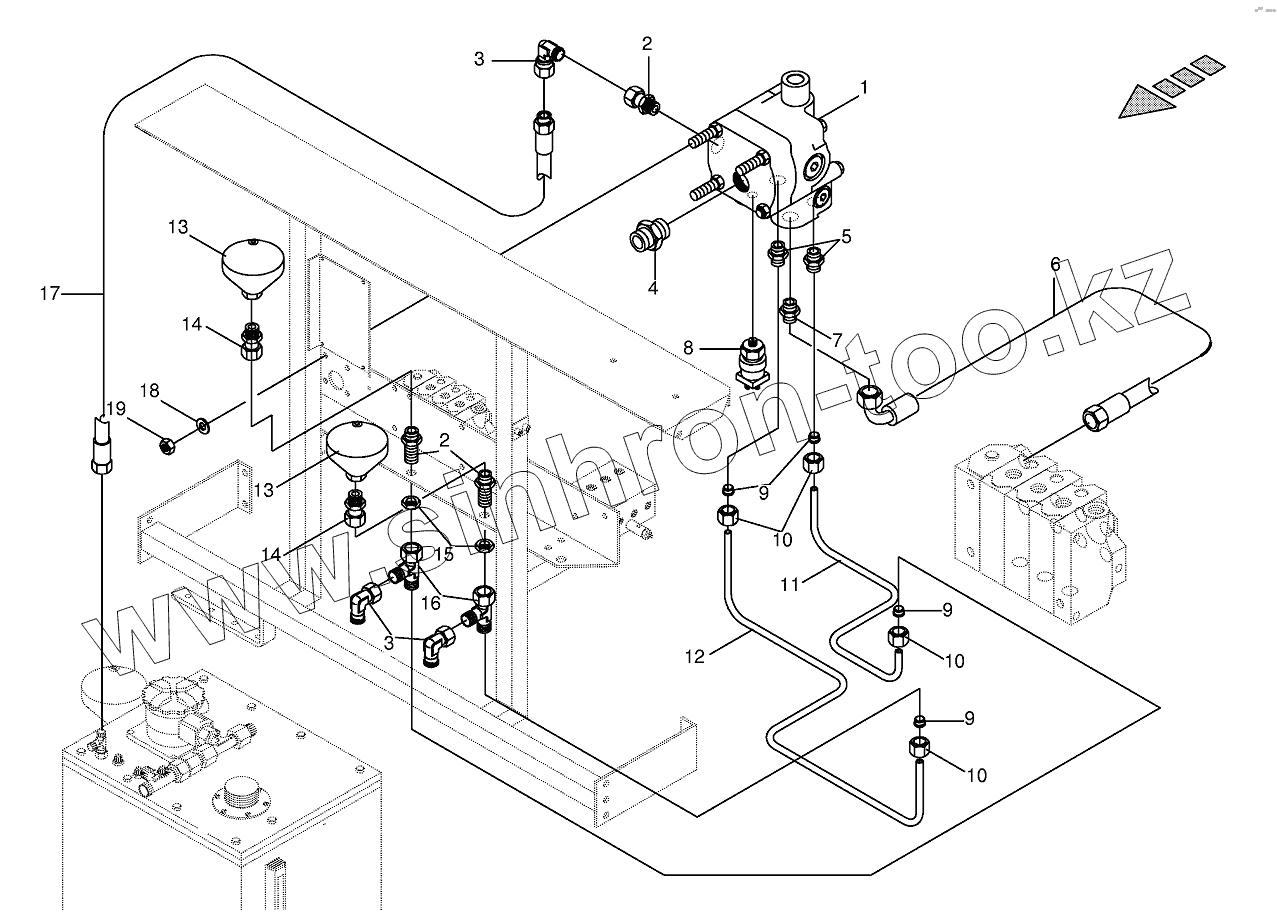

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydraulics - accum.charg.valves

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

9

9

10

10

10

11

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002296050		Storage charging valve
2	009212040		Male connector
3	009210671		Angle lug
4	009209111		Male connector
5	009210602		Male connector
6	009209821		High pressure hose line
7	009210571		Male connector
8	003020230		Pressure switch
9	009210461		Cutting ring
10	009212060		Nozzle disc cap
11	002307150		Hydraulic line
12	002307160		Hydraulic line
13	009211500		Hydraulic-reservoir
14	009210871		Straight 2-way connector
15	009085242		Hex nut-low form
16	009210791		Adjustable L connection
17	009210281		High pressure hose line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
