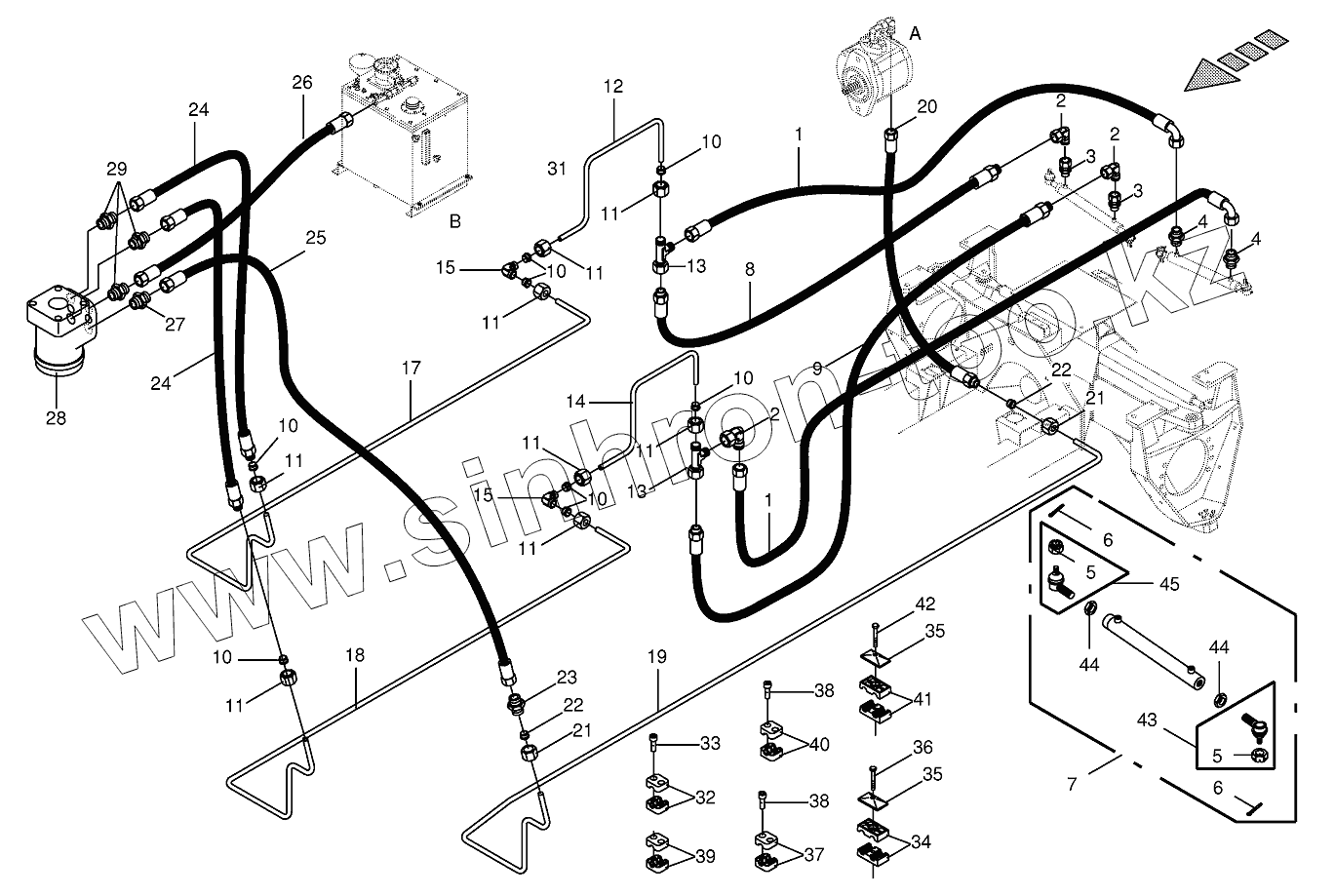

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydr. - hydr.line (steering)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
13
13
14
15
15
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
32
33
33
34
35
35
36
37
38
38
39
40
41
42
43
44
44
45
Позиция на иллюстрации Заводской номер детали Название детали
009187380 009187380 Sealing set
1 009209720 High pressure hose line
2 009210671 Angle lug
3 009210931 Male connector
4 009209011 Male connector
5 009089180 Castellated nut
6 009120671 Cotter pin
7 009184070 Hydraulic cylinder
8 009209830 High pressure hose line
9 009210221 High pressure hose line
10 009210461 Cutting ring
11 009212060 Nozzle disc cap
12 002307110 Hydraulic line
13 009210791 Adjustable L connection
14 002307100 Hydraulic line
15 009210661 Elbow union
17 002307240 Hydraulic line
18 002307250 Hydraulic line
19 002307400 Hydraulic line
20 009210341 High pressure hose line
21 009210430 Nozzle disc cap
22 009210471 Cutting ring
23 009210531 Connector
24 009210301 High pressure hose line
25 009210000 High pressure hose line
26 009210160 High pressure hose line
27 009208641 Male connector
28 009197020 Steering valve
29 009210610 Male connector
32 009251031 Tube clamp-2 halves
33 009030471 Allen screw
33 009030600 Allen screw
34 009251460 Tube clamp-2 halves
35 009251340 Cover plate
36 009014230 Hex head bolt
37 009251011 Tube clamp-2 halves
38 009030450 Allen screw
39 009251470 Tube clamp-2 halves
40 009251071 Tube clamp-2 halves
41 009251050 Tube clamp-2 halves
42 009010420 Hex head bolt
43 009232340 Ball joint
44 009085242 Hex nut-low form
45 009232330 Ball joint
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
