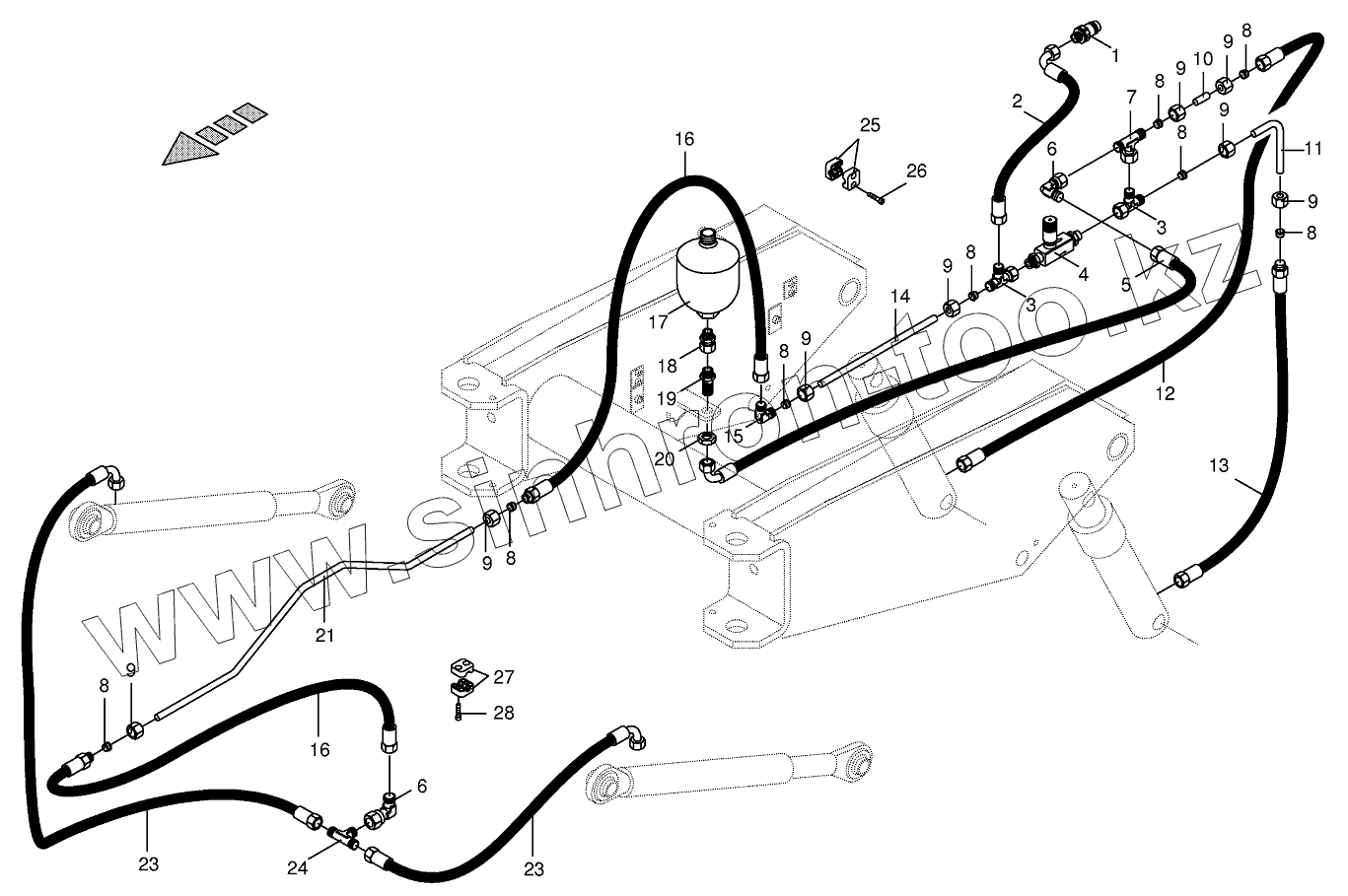

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydr. - Front connection part2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
23
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 009211450 Connector plug
2 009212581 High pressure hose line
3 009210791 Adjustable L connection
4 002296100 One-way restrictor
5 009209720 High pressure hose line
6 009210671 Angle lug
7 009210771 T-connector
8 009210461 Cutting ring
9 009212060 Nozzle disc cap
10 002307430 Double nipple
11 002311240 Hydraulic line
12 009209650 High pressure hose line
13 009210020 High pressure hose line
14 002311260 Hydraulic line
15 009210661 Elbow union
16 009210010 High pressure hose line
17 009208841 Pressure accumulator
18 009210931 Male connector
19 009210871 Straight 2-way connector
20 009085242 Hex nut-low form
21 002307580 Hydraulic line
23 009209720 High pressure hose line
24 009210711 T connector
25 009251071 Tube clamp-2 halves
26 009030450 Allen screw
27 009251031 Tube clamp-2 halves
28 009030480 Allen screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
