Каталог запасных частей к технике: KRONE BIG-M-I. Work hydraulics levell.-mechan.with ram

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19

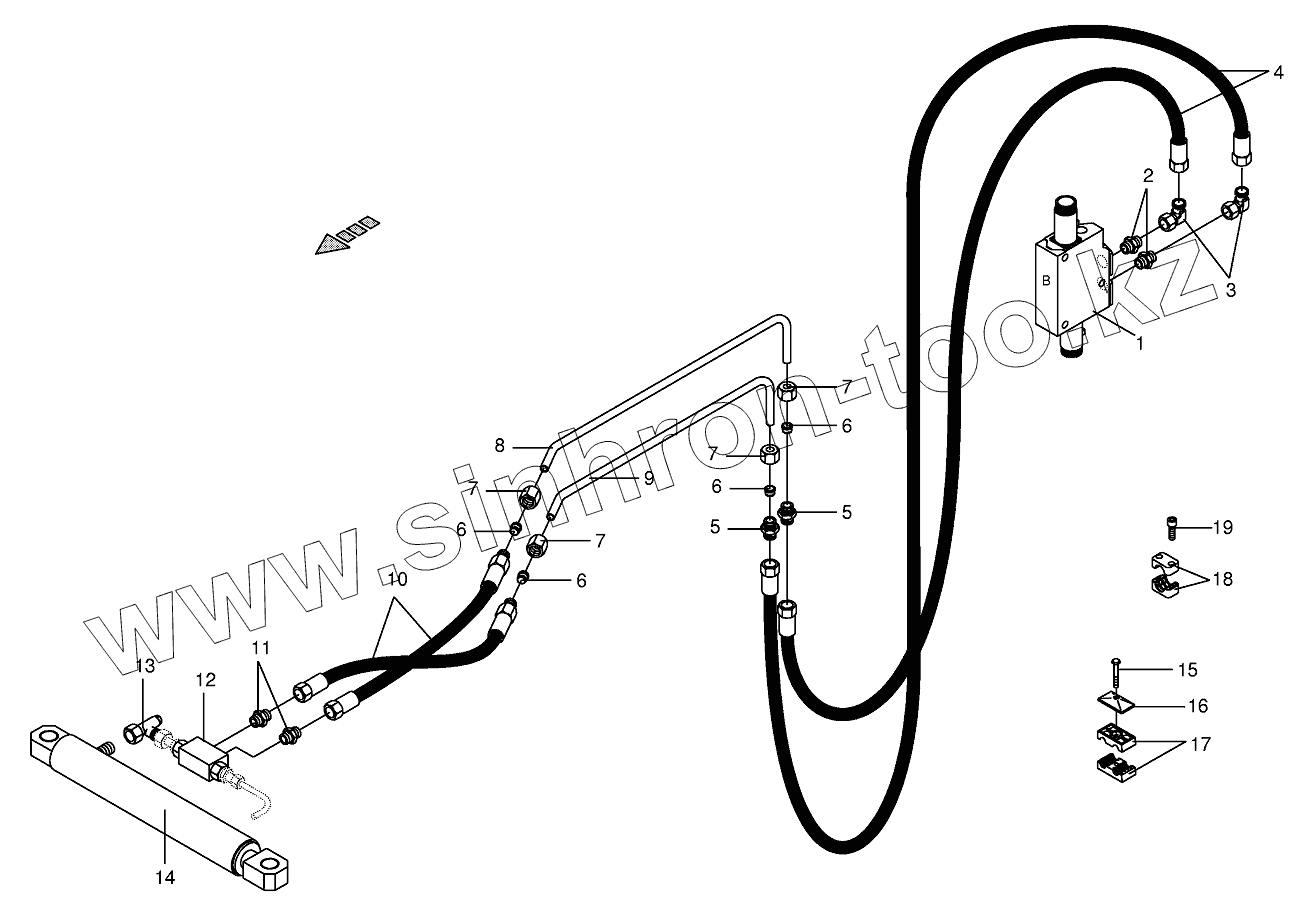

Позиция на иллюстрации Заводской номер детали Название детали
009208320 009208320 Sealing set
009214480 009214480 Sealing set
009193760 009193760 Collar nut
1 009208130 4/3-Directional-control valve
2 009209011 Male connector
3 009210671 Angle lug
4 009210200 High pressure hose line
5 009210541 Connector
6 009210461 Cutting ring
7 009212060 Nozzle disc cap
8 002311290 Hydraulic line
9 002311280 Hydraulic line
10 009210020 High pressure hose line
11 009196300 Male connector
12 009208900 Double lock-up valve unit
13 009212340 Adjustable restrictor
14 009213261 Hydraulic cylinder
15 009006170 Hex head bolt
16 009251340 Cover plate
17 009251050 Tube clamp-2 halves
18 009251470 Tube clamp-2 halves
19 009030480 Allen screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
