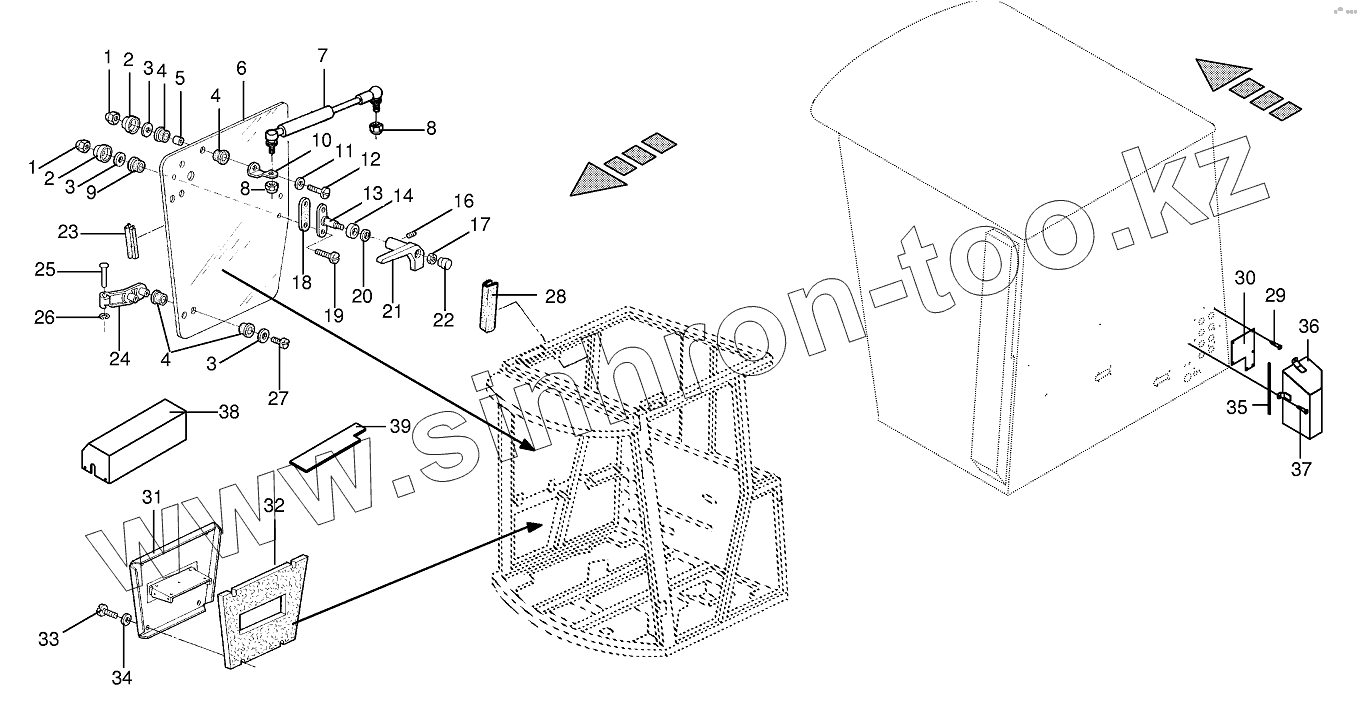

Каталог запасных частей к технике: KRONE BIG-M-I. Window and lining , r.h.

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

4

4

4

5

6

7

8

8

9

10

12

13

14

16

17

18

19

20

21

22

23

24

25

26

27

29

30

31

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009087041		Locknut
2	002201150		Cover
3	002201140		Lock washer
4	002201170		Washer
5	002201180		Bushing
6	002201070		Side window
7	002203540		Gas spring
8	009087060		Locknut
9	002201130		Washer
10	002201160		Bracket
12	009034790		Allen screw
13	002201080		Handle retainer
14	002201100		Washer
16	009059000		Threaded pin
17	009087041		Locknut
18	002201090		Interlayer
19	009034790		Allen screw
20	009105061		Washer
21	002201110		Handle
22	002201120		Plug
23	002201190		Gasket
24	002201200		Hinge
25	002201210		Pin
26	Snapring		Snap ring
27	009034771		Allen screw
29	009069480		Self-tapping screw
30	002308930		Cover plate
31	002201220		Side wall
33	Screw		Screw
34	009104111		Washer
35	009386951		Rubber profile-Id.-no.= 1m
36	002311660		Splash protection
37	009068110		Slotted pan head screw
38	002201240		Guard
39	002201250		Rubber bezel

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
