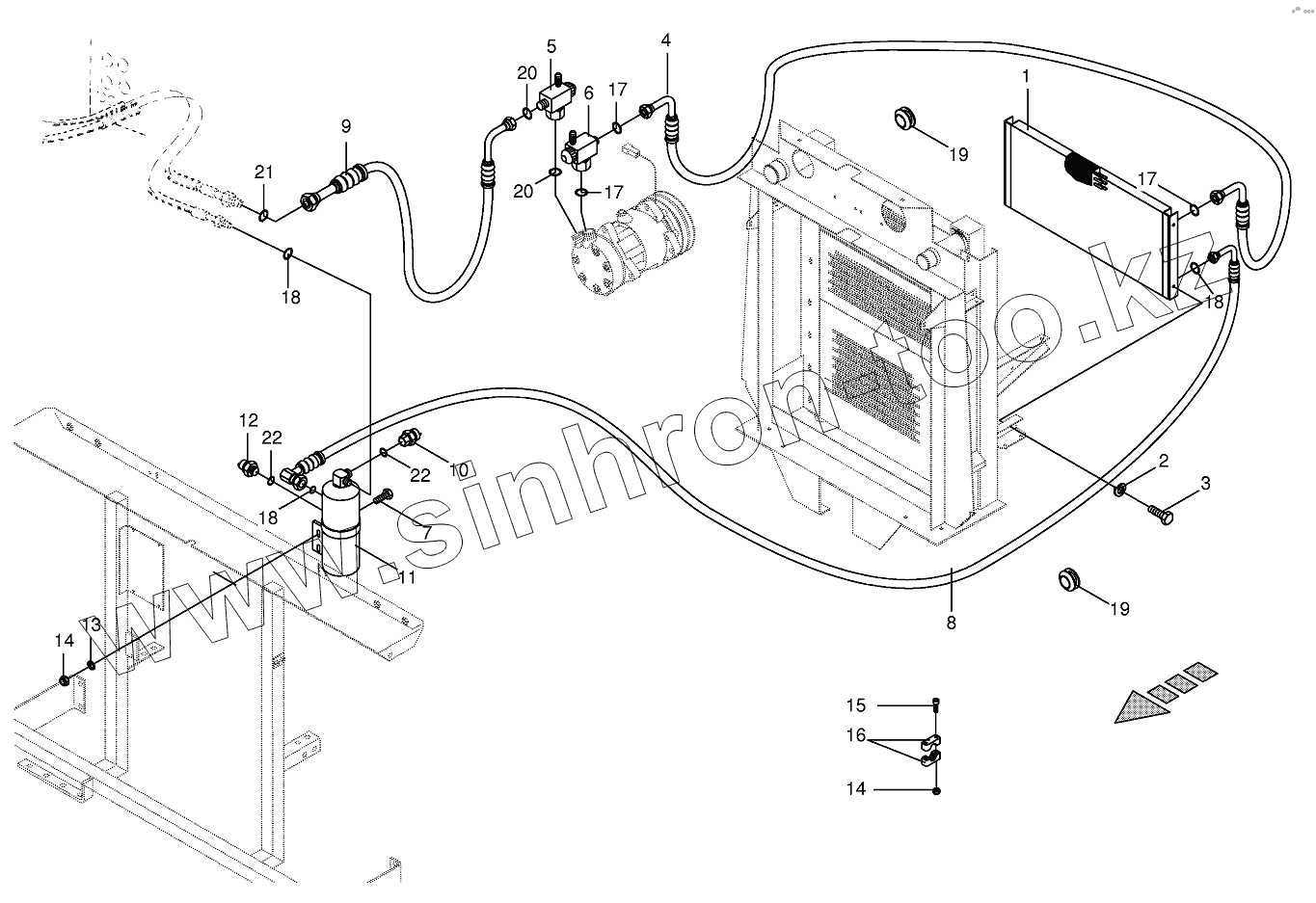

Каталог запасных частей к технике: KRONE BIG-M-I. Radiator - condenser for air conditioner

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
16
16
17
17
17
18
18
18
19
19
20
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 002306950 Condenser for air conditioner
2 009100320 Spring washer
3 009006070 Hex head bolt
4 009400780 Hose with fittings
5 009400760 Adapter
6 009400770 Adapter
7 009006070 Hex head bolt
8 009400360 Hose with fittings
9 009400790 Hose with fittings
10 009400730 Pressure switch
11 009400720 Drier
12 009400740 Pressure switch
13 009104111 Washer
14 009087041 Locknut
15 009030572 Allen screw
15 009030561 Allen screw
15 009030511 Allen screw
16 009251021 Tube clamp-2 halves
16 009251031 Tube clamp-2 halves
17 009375960 O-ring
18 009375970 O-ring
19 009400350 Mastic
20 009375920 O-ring
21 009375930 O-ring
22 009375910 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
