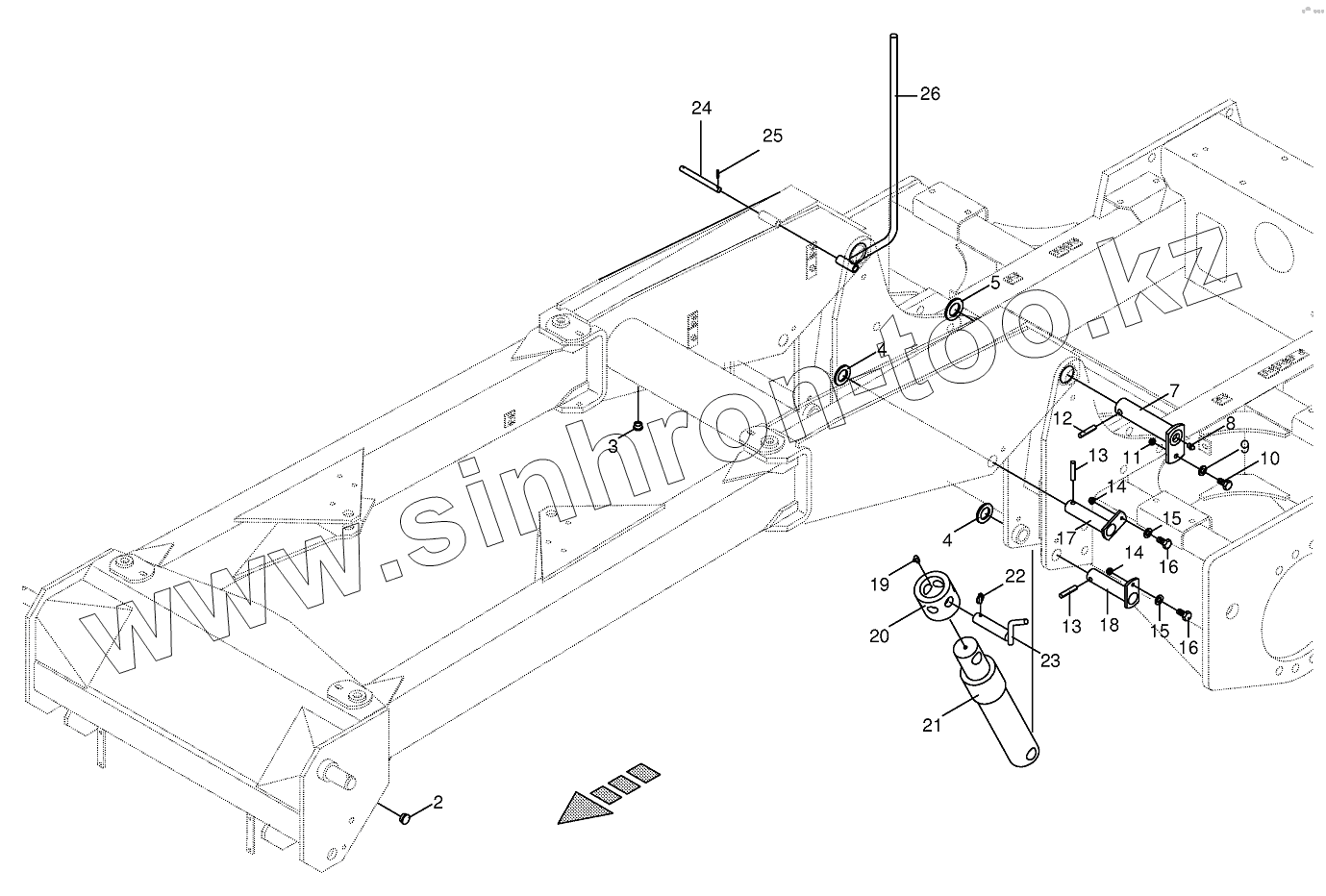

Каталог запасных частей к технике: KRONE BIG-M-I. Mounting for front arm (slope)

Тип техники

Марка

Модель

Схема

2

3

4

4

5

7

8

9

10

11

12

13

13

14

14

15

15

16

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
009187390	009187390		Sealing set
2	009538230		Sealing plug
3	009250180		Sealing plug
4	009105152		Washer
5	009106611		Washer
7	002297820		Pin
8	009191050		Grease niple
9	009105061		Washer
10	009006580		Hex head bolt
11	009087010		Locknut
12	009127182		Roll pin
13	009127162		Roll pin
14	009087580		Locknut
15	009104140		Washer
16	009006380		Hex head bolt
17	002297840		Pin
18	002297900		Pin
19	009191070		Grease niple
20	002297810		Stop ring
21	009184061		Hydraulic cylinder
22	009170061		Linch pin
23	002290060		Pin
24	003448920		Hinge pin
25	009125792		Roll pin
26	002308570		Indicator bar

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
