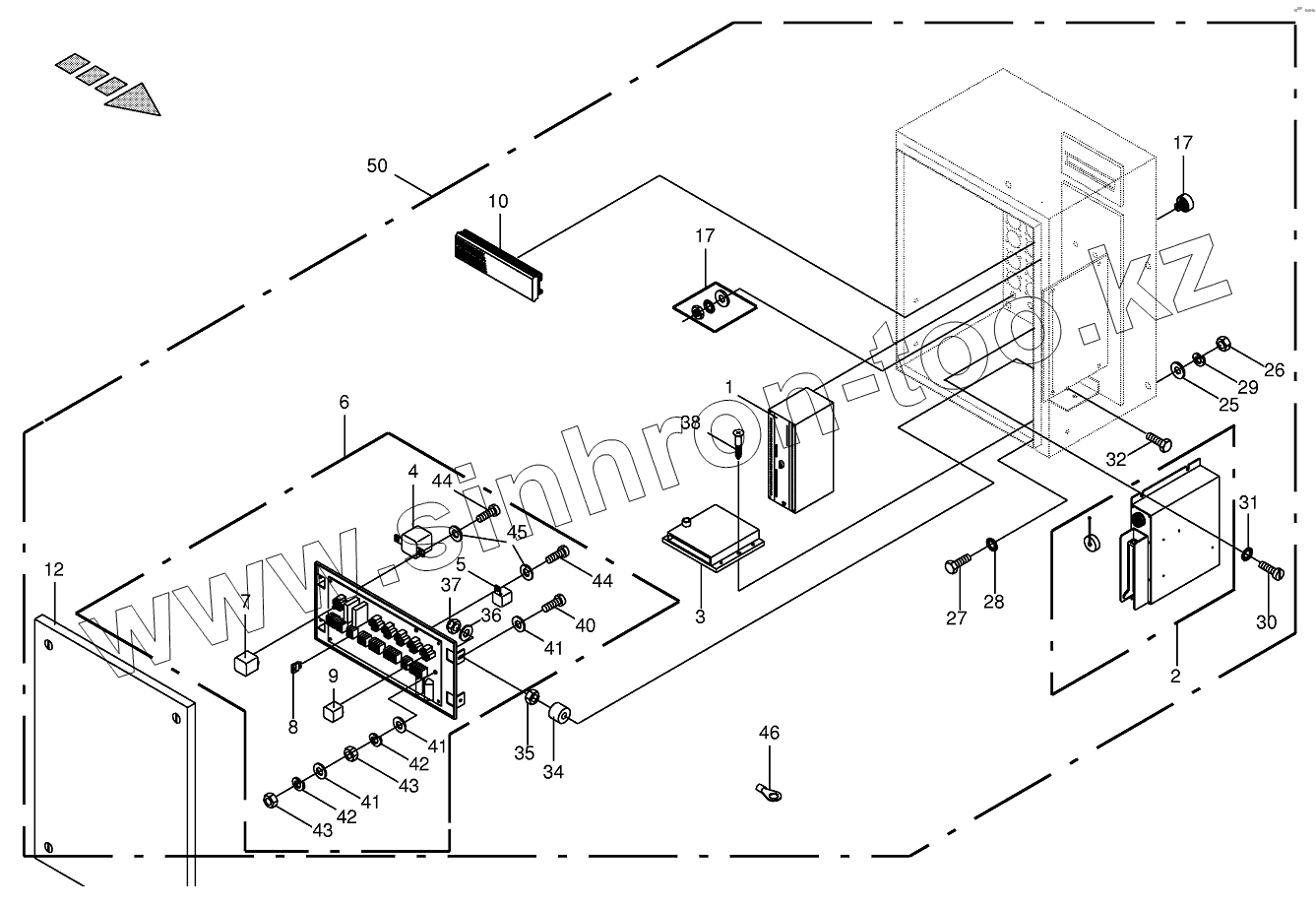

Каталог запасных частей к технике: KRONE BIG-M-I. Main distributor

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
9
10
12
17
17
25
26
27
28
29
30
31
32
34
35
36
37
38
40
41
41
41
42
42
43
43
44
44
45
46
50
Позиция на иллюстрации Заводской номер детали Название детали
1 003025010 SPS logic element
2 002297200 Electronic pump control
3 002297130 STS control system
4 003025020 Starter relay
5 003015540 Reversing relay
6 003020902 Relay board-cpl.
7 003025040 Relay-safety plate assembled
8 003021960 Flat fuse
8 003018560 Flat fuse
8 003020760 Flat fuse
8 003020740 Flat fuse
9 003021810 Relay
10 003022870 Four conductor terminals
11 002310370 Tag
12 003025420 Door for Main distributor
17 003022090 Built-in jack
25 009104130 Washer
26 009082100 Hex nut
27 009014211 Hex head bolt
28 009099081 Detent edged washer
29 009100320 Spring washer
30 009034771 Allen screw
31 009099081 Detent edged washer
32 009002000 Hex head bolt
34 009242150 Rubber pad
35 009082080 Hex nut
36 009104111 Washer
37 009087041 Locknut
38 009068050 Slotted pan head screw
40 009034060 Allen screw
41 009103570 Washer
42 009100310 Spring washer
43 009080330 Hex nut
44 009036520 Allen screw
45 009105001 Washer
46 003022770 Cable terminal-blue
50 003021801 Main distributor
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
