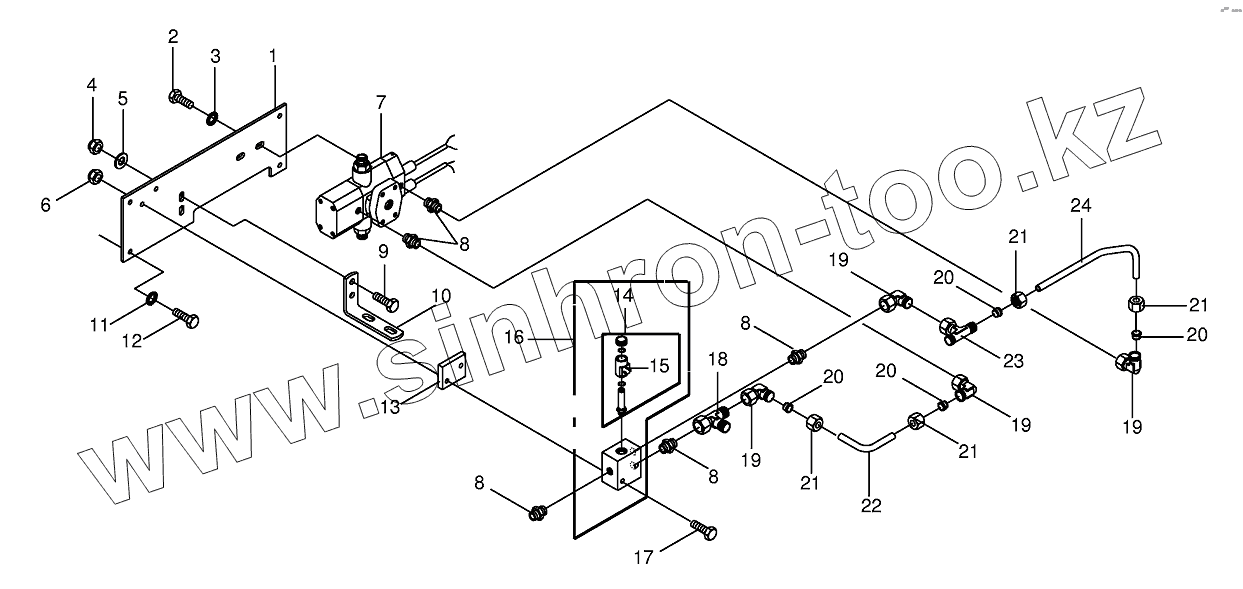

Каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive/rear driving valve

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
21
21
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 002297172 Plate
2 009006340 Hex head bolt
3 009099091 Detent edged washer
4 009087580 Locknut
5 009103530 Washer
6 009087060 Locknut
7 002297040 Double valve-for STS-control
8 009208180 Male connector
9 009006360 Hex head bolt
10 002296350 Support
11 009099081 Detent edged washer
12 009006160 Hex head bolt
13 002297720 Plate
14 009196220 3/2-Directional-control valve
15 009196290 Solenoid coil
16 002297080 Valve block-Traction drive
17 009002140 Hex head bolt
18 009210791 Adjustable L connection
19 009210671 Angle lug
20 009210461 Cutting ring
21 009212060 Nozzle disc cap
22 002307060 Hydraulic line
23 009210771 T-connector
24 002307070 Hydraulic line
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
