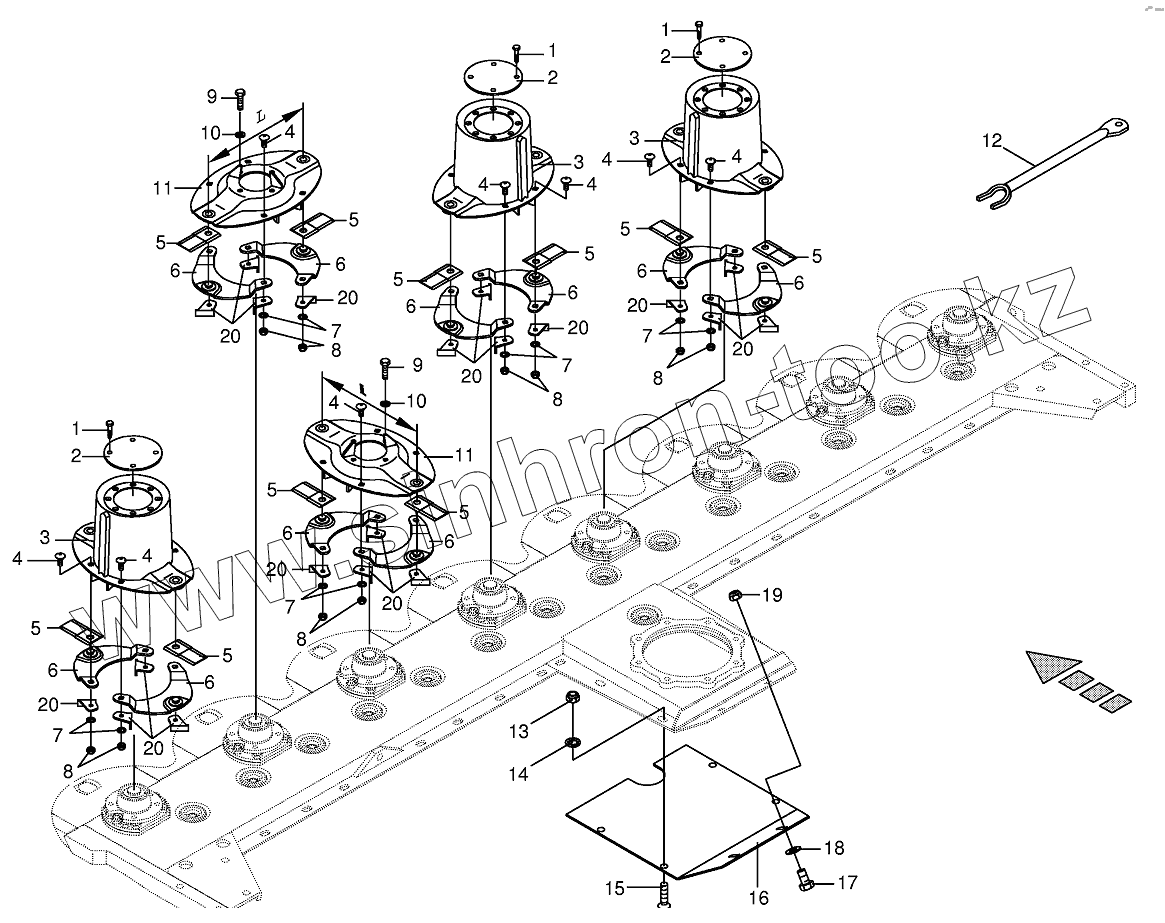

Каталог запасных частей к технике: KRONE BIG-M-I. Cutter bar with quick coupler (CV)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
20
20
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 009069480 Self-tapping screw
2 001449432 Cover
3 001501150 Mower drum
4 009048501 Coach bolt
5 001398880 Knife-left
5 001398890 Knife-right
6 001399815 Knife support
7 009099091 Detent edged washer
8 009087580 Locknut
9 009006320 Hex head bolt
10 009099091 Detent edged washer
11 001501130 Mower disc
12 001458080 Special key for blades
13 009087010 Locknut
14 009099101 Detent edged washer
15 009040620 Countersunkscrew
16 002293170 Wearing plate
17 009006360 Hex head bolt
18 009103530 Washer
19 009087580 Locknut
20 001504281 Stripper lh rotation (green)-incl. screw, washer, nut-1 set =2 pieces
20 001504291 Stripper rh rotation (green)-incl. screw, washer, nut-1 set =2 pieces
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
