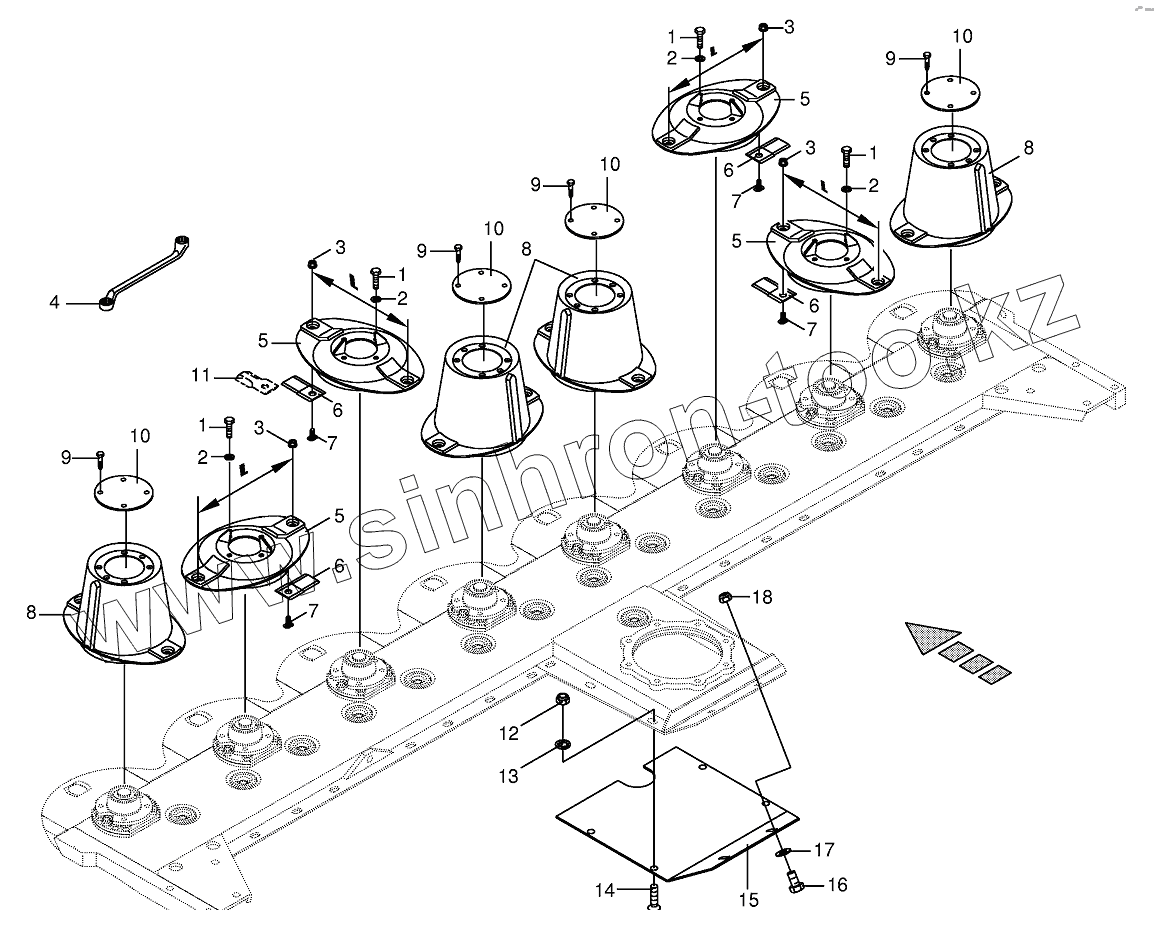

Каталог запасных частей к технике: KRONE BIG-M-I. Cutter bar with blade fastening (CV)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
001398890 001398890 Knife-right
1 009006320 Hex head bolt
2 009099091 Detent edged washer
3 009096021 Self-locking nut
4 009253032 Spanner key
5 001396800 Mower disc
6 001398880 Knife-left
7 001410534 Knife screw
8 001500340 Mower drum
9 009069480 Self-tapping screw
10 001449432 Cover
11 001398000 Knife
12 009087010 Locknut
13 009099101 Detent edged washer
14 009040620 Countersunkscrew
15 002293170 Wearing plate
16 009006360 Hex head bolt
17 009103530 Washer
18 009087580 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
