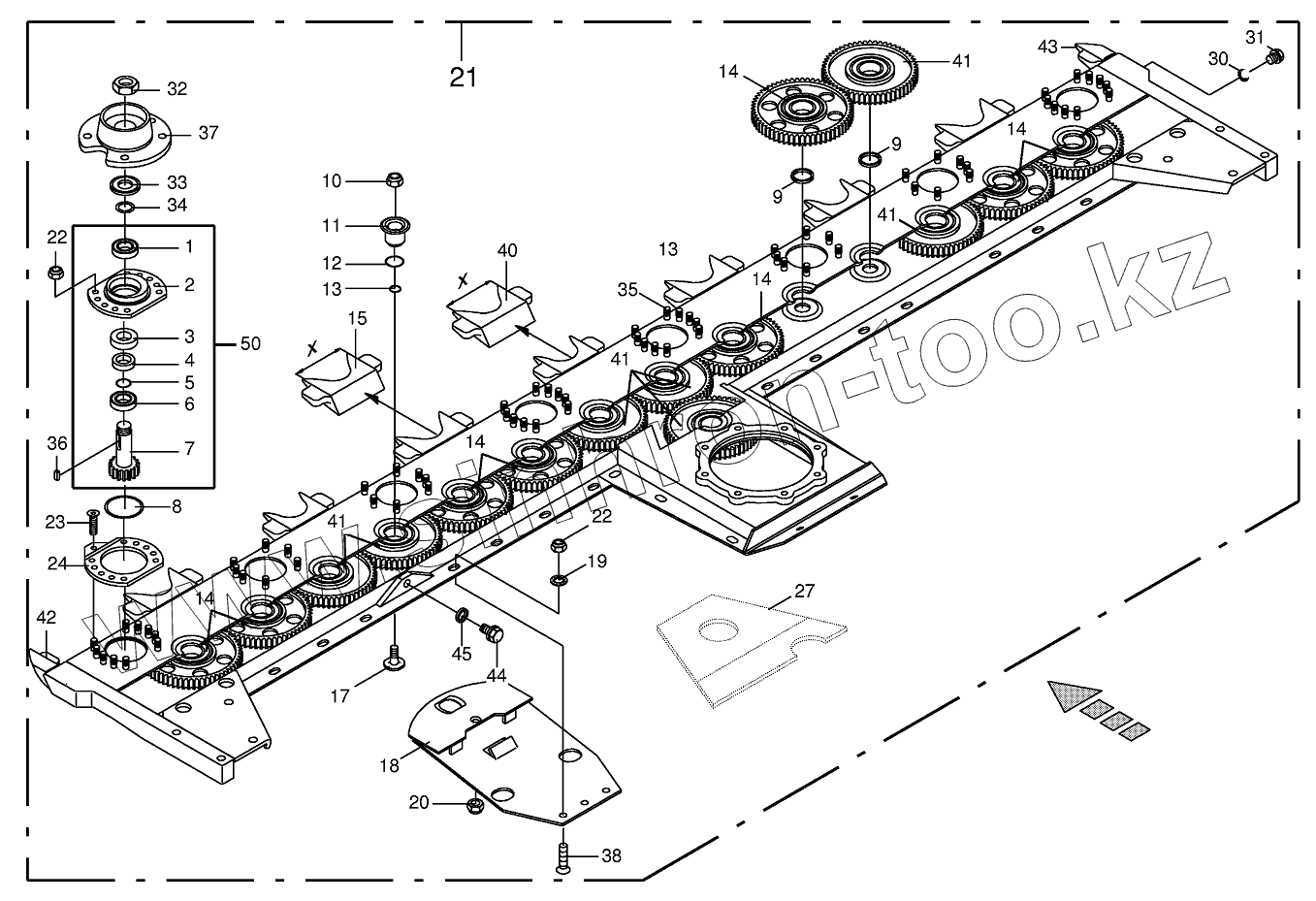

Каталог запасных частей к технике: KRONE BIG-M-I. Cutter bar with bearings (CV + CRI)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

13

14

14

14

14

14

15

17

18

19

20

21

22

22

23

24

27

30

31

32

33

34

34

35

36

37

38

40

41

41

41

41

42

43

44

45

50

Позиция на иллюстрации	Заводской номер детали		Название детали
009261010	009261010		Oil-Id.-no.=1ltr
1	009305660		Grooved ball bearing
2	001502210		Bearing housing
3	009361502		Radial-shaft sealing ring
4	001463900		Spacer ring
5	009375250		O-ring
6	009305361		Grooved ball bearing
7	001500170		Pinion
8	009375530		O-ring
9	001442384		Washer
10	009096050		Self-locking nut
11	001450953		Clamping piece
12	009375110		O-ring
13	009375231		O-ring
14	001391900		Spur gear
15	001500390		Sheet edge
17	001501232		Coach bolt
18	001502690		Skid
19	009099101		Detent edged washer
20	009087580		Locknut
21	002293210		Cutter bar
22	009087010		Locknut
23	009040100		Countersunkscrew
24	001500280		Skid holder-10 hole
27	002293260		Wearing plate
30	009377270		Gasket ring
31	009060101		Screw plug
32	009085364		Hex nut
33	001465040		Cover disc
34	009108641		Shim ring
34	009108630		Shim ring
35	009064391		Weld. pin
36	009151050		Fit-in key
37	001500410		Rotor hub
38	009040620		Countersunkscrew
40	001500666		Sheet edge
41	002502700		Spur gear
42	001502220		Sheet edge-left
43	001502053		Sheet edge-right
44	009060071		Screw plug
45	009377210		Gasket ring
50	001502230		Bearing housing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
