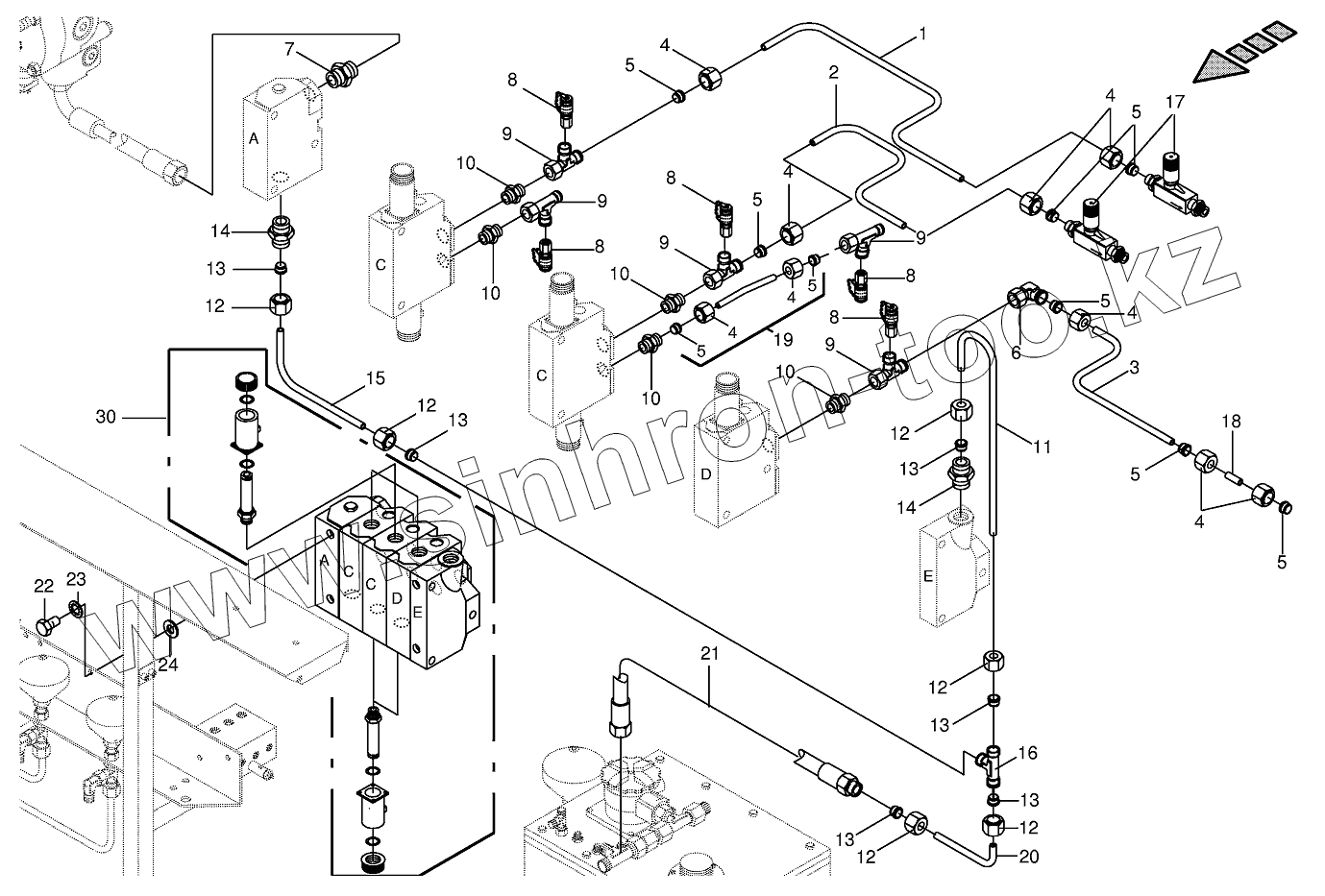

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydraulics - valve block (3x)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
30
Позиция на иллюстрации Заводской номер детали Название детали
1 002307370 Hydraulic line
2 002307350 Hydraulic line
3 002307360 Hydraulic line
4 009212060 Nozzle disc cap
5 009210461 Cutting ring
6 009210671 Angle lug
7 009210571 Male connector
8 009208680 Connector f.mini-test equipm.
9 009210791 Adjustable L connection
10 009209011 Male connector
11 002307390 Hydraulic line
12 009210430 Nozzle disc cap
13 009210471 Cutting ring
14 009209111 Male connector
15 002307380 Hydraulic line
16 009210731 T-connector
17 002296100 One-way restrictor
18 00455060 Hydraulic pipe-Id.-no.=1m
19 002307430 Double nipple
20 002307450 Hydraulic line
21 009209670 High pressure hose line
22 009006140 Hex head bolt
23 009099081 Detent edged washer
24 009106030 Washer
30 002296020 Diverter valve bloc-3 times left-orientated execution
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
