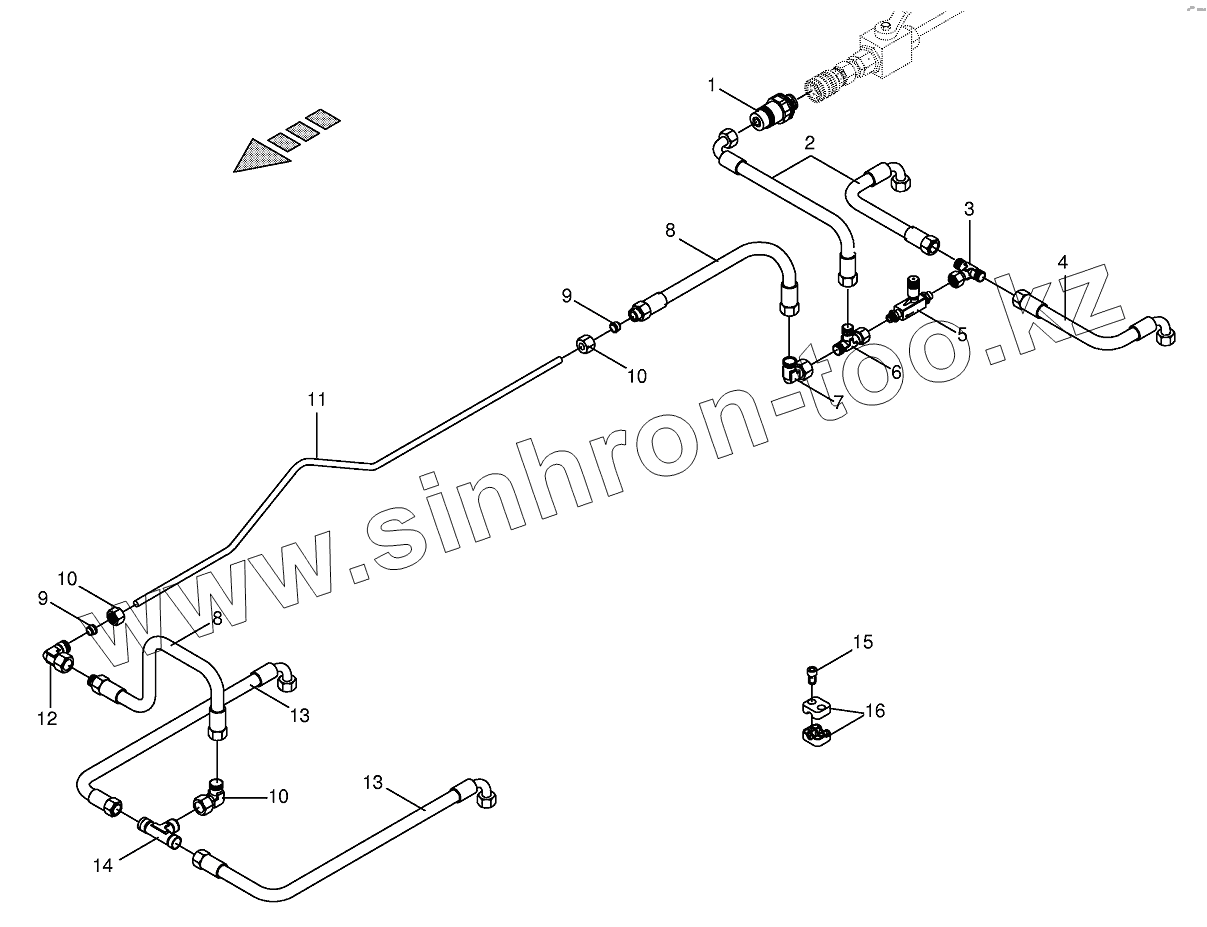

Каталог запасных частей к технике: KRONE BIG-M-I. Working hydr. - Front connection part2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
10
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 009211450 Connector plug
2 009212581 High pressure hose line
3 009210771 T-connector
4 009210160 High pressure hose line
5 002296100 One-way restrictor
6 009210791 Adjustable L connection
7 009210671 Angle lug
8 009210010 High pressure hose line
9 009210461 Cutting ring
10 009212060 Nozzle disc cap
12 009210671 Angle lug
13 009209720 High pressure hose line
14 009210711 T connector
15 009030450 Allen screw
16 009251071 Tube clamp-2 halves
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
